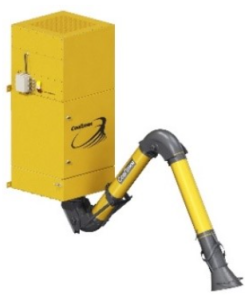

Навесной самоочищающийся фильтр НМСФ-5

Фильтры серии НМСФ-5 предназначены для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.

Условия работы

Фильтры НМСФ-5 рассчитаны на продолжительную работу в закрытых помещениях при следующих условиях:

• температура окружающей среды от плюс 5 до плюс 45 °С;
• относительная влажность не более 80% при плюс 25 °С;
• температура перемещаемого воздушного потока не должна превышать плюс 80 ºС;
• воздушный поток должен быть невзрывоопасным, не должен содержать агрессивные пары и газы, слипающуюся и волокнистую пыль, а также частицы и материалы, склонные к тлению и самовозгоранию.

Устройство моделей со встроенным вентилятором (на примере MF-H-42-F4)

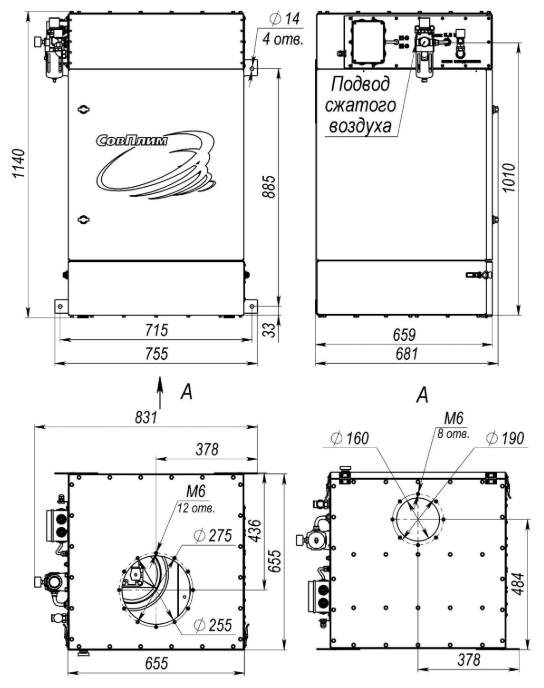

Общий вид и основные составные части фильтра:

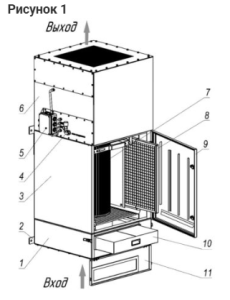

• Рисунок 1 — встроенный вентилятор без компрессора;

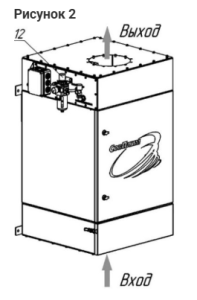

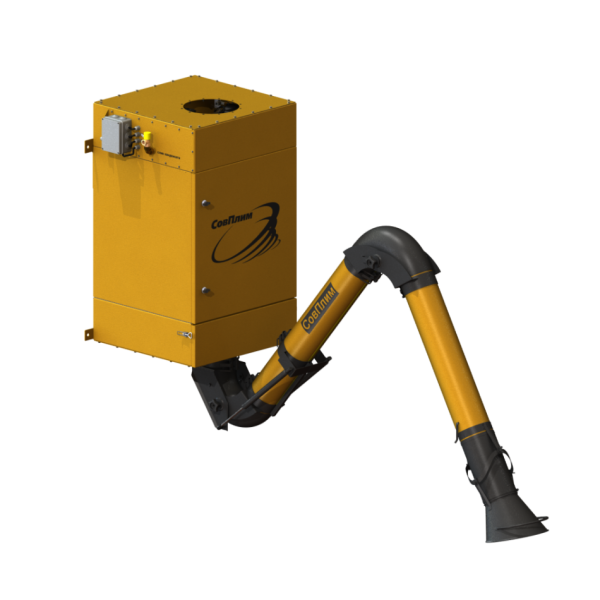

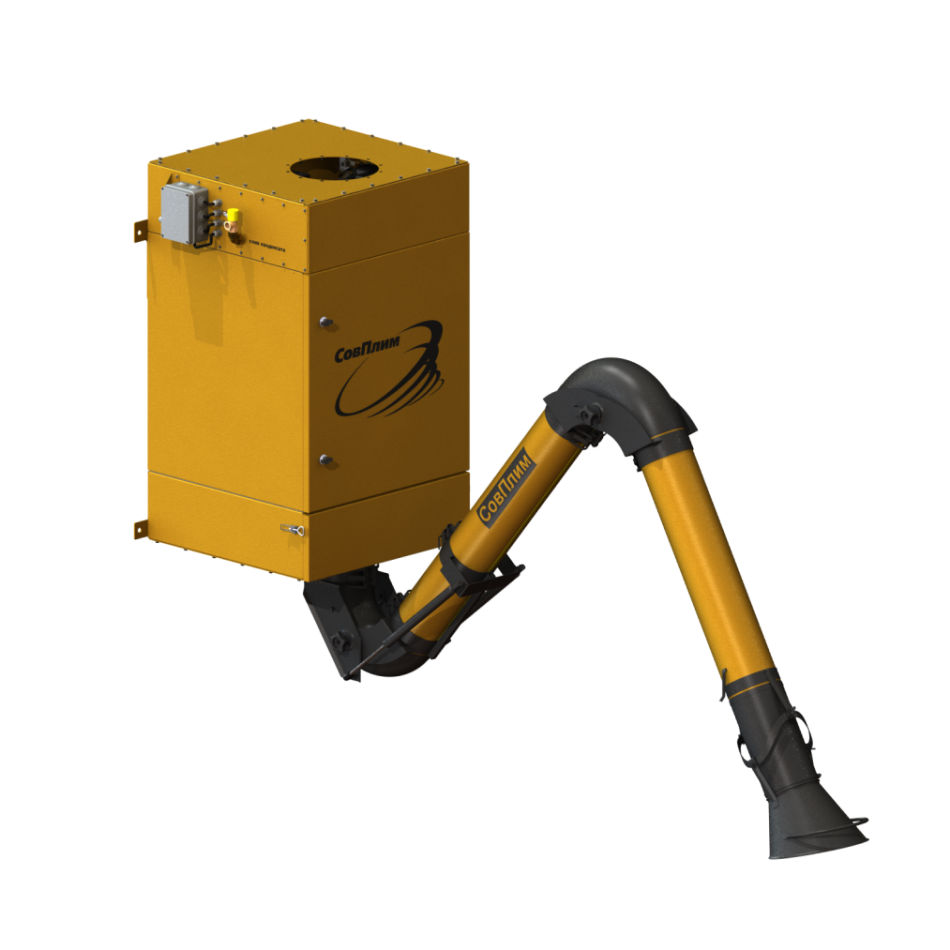

• Рисунок 2 — без вентилятора со встроенным компрессором.

1. приёмная камера;
2. уши для крепления на стене;
3. корпус фильтровального модуля;
4. предохранительный клапан;
5. клеммная коробка;
6. корпус вентилятора;
7. картридж;
8. префильтр;
9. дверь фильтра;

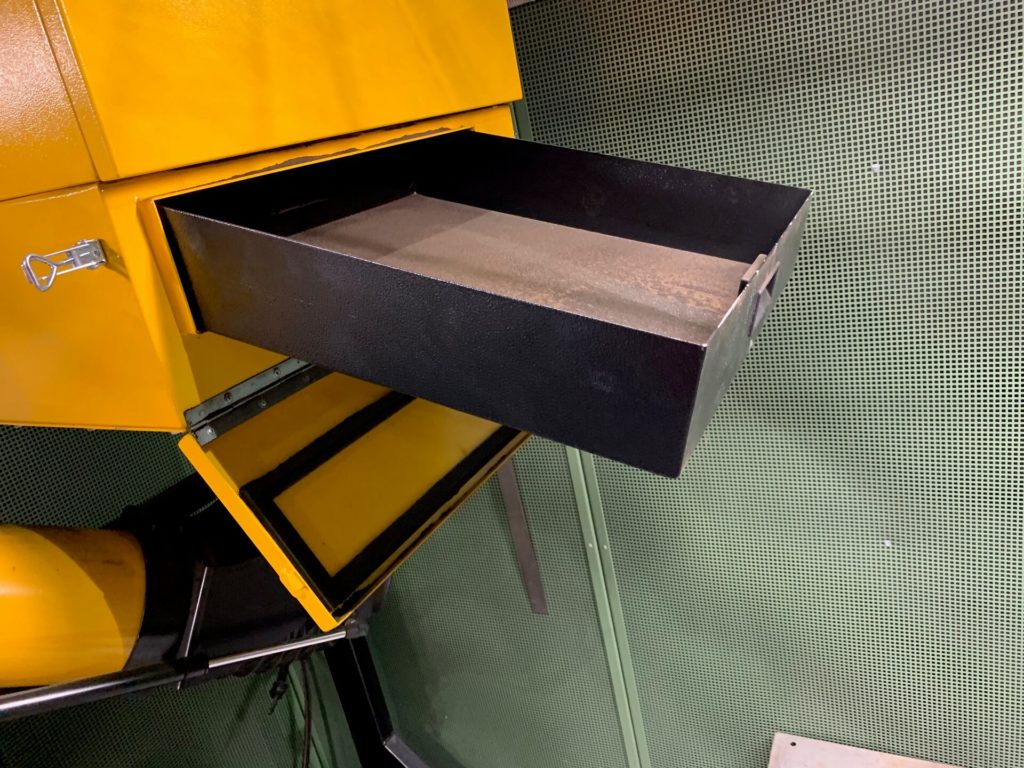

10. пылесборник;
11. дверца приёмной камеры;
12. влагомаслоотделитель

Комплект поставки

• встроенный вентилятор;
• встроенный компрессор сжатого воздуха (модели НМСФ-5-F-K);
• влагомаслоотделитель ВМО с регулятором давления и манометром (модели НМСФ-5-F);

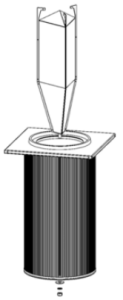

• вертикальный фильтрующий картридж с вставкой-рассекателем;
• пульт управления c ΔP-функцией, светозвуковой сигнализацией, трансформатором для вытяжных устройств KUA с подсветкой;
• электрический кабель с вилкой с заземлением.

Дополнительная опция:

• сетчатый префильтр.
