Применение

Применяются в качестве готовых фильтровентиляционных установок, монтируемых отдельно на каждом рабочем месте, а также в составе систем вентиляции на предприятиях различных отраслей промышленности, в механических, ремонтных и реставрационных мастерских, а также в образовательных учреждениях.

Назначение

Фильтры MF-H предназначены для очистки воздуха на следующих технологических процессах

пайка;

лужение;

лазерная гравировка и маркировка;

контактная сварка;

сварка полуавтоматическая в среде защитных газов (с расходом проволоки до 30 кг/месяц);

сварка ручная электродуговая покрытыми электродами (с расходом электродов до 15 кг/месяц);

аналогичные процессы, сопровождающиеся выделением неслипающейся, неволокнистой, невзрывоопасной, пыли низкой концентрации.

Ограничения. Пыль должна быть сухой, неслипающейся, неволокнистой, невзрывоопасной, с низкой концентрацией.

Преимущества фильтра MF-H

Широкий спектр применения для процессов: от пайки и лазерной гравировки до сварки;

Наличие моделей агрегатов с разными встроенными вентиляторами в шумопоглощающих кожухах — возможность подобрать фильтр требуемой производительности, который оптимально подойдет для необходимых моделей вытяжных устройств и, соответственно, решаемых задач;

Возможность выбора требуемого количества и сочетания ступеней фильтрации позволяет максимально учесть особенности технологических процессов, обеспечить высокую эффективность очистки, а также увеличить срок службы фильтрующих картриджей;

Удобный контроль за загрязнённостью фильтров благодаря встроенным дифференциальным манометрам на каждой ступени очистки (кроме картриджа угольного, который рекомендуется менять вместе с основным картриджем MK-004, но не реже, чем раз в полгода при односменном режиме работы);

Повышенный срок службы сменных фильтров благодаря увеличенной площади фильтрующей поверхности;

Простой монтаж и обслуживание, не требующие специальной подготовки и обучения;

Невысокая стоимость агрегатов и сменных фильтрующих элементов.

Наличие моделей с конфигурацией до 4-х ступеней, сочетающих следующие типы фильтрации:

фильтр предварительной очистки ME-INL/PF из нержавеющей стали (класс фильтра G3) — моющийся;

картридж фильтрующий MK-004 (класс фильтра F9) — основной фильтр;

картридж фильтрующий HFME-3-25 (класс фильтра H13) — дополнительный фильтр высокой эффективности HEPA;

картридж фильтрующий угольный DinCarb V M5 (класс фильтра M5) — нейтрализация запахов, паров растворителей, азотных паров, озона и некоторых других токсичных газов.

Комплект поставки

Соответствующие моделям фильтрующие картриджи;

Вытяжной вентилятор в шумопоглощающем корпусе (модели MF-H-XX-F4, MF-H-XX-F6).

Примечание. Модуль встроенного вентилятора в шумопоглощающем корпусе отгружается отдельно от фильтра и крепится к нему на месте.

Не входит в комплект поставки:

Вытяжные устройства KUA;

Вытяжной вентилятор (в моделях MF-H-XX);

Пускатель с тепловым реле или преобразователь частоты;

Глушитель шума, воздуховоды и фасонные детали;

Соединительный фланец для воздуховода FF-DUCT/250;

Патрубки ПБ-160, ПБ-200;

Напольная подставка PF-MF-HX.

Характеристика	Общее для всех моделей без встроенного вентилятора	Общее для всех моделей со встроенным вентилятором F4	Общее для всех моделей со встроенным вентилятором F6
Описание	Макс. производительность 2500 м ³ /ч*; Макс. разрежение 4000 Па; Входные отверстия (с заглушкой): 2 х Ø160, Ø200 мм. Выходной фланец Ø250 мм; Отдельно заказываются вентилятор, пускатель и соединительный фланец для воздуховода FF-DUCT/250.	Макс. производительность 2200 м ³ /ч*; Макс. разрежение 4000 Па; Входные отверстия (с заглушкой): 2 х Ø160, Ø200 мм;Встроенный вентилятор в шумопоглощающем кожухе мощностью 2,2 кВт.	Макс. производительность 2700 м ³ /ч* Макс. разрежение 4000 Па; Входные отверстия (с заглушкой): 2 х Ø160, Ø200 мм;Встроенный вентилятор в шумопоглощающем кожухе мощностью 4,0 кВт.
Модели с двумя ступенями очистки MF-H-31-XX (фильтр предварительной очистки ME-INL/PF и картридж фильтрующий MK-004)
Модель	MF-H-31	MF-H-31-F4	MF-H-31-F6
Код	501131	501132	501133

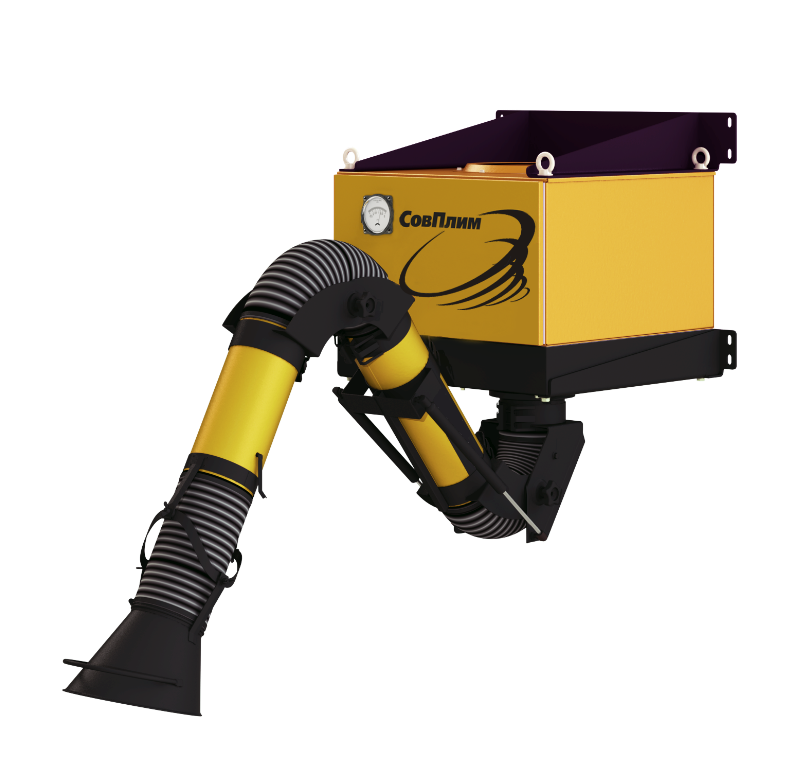

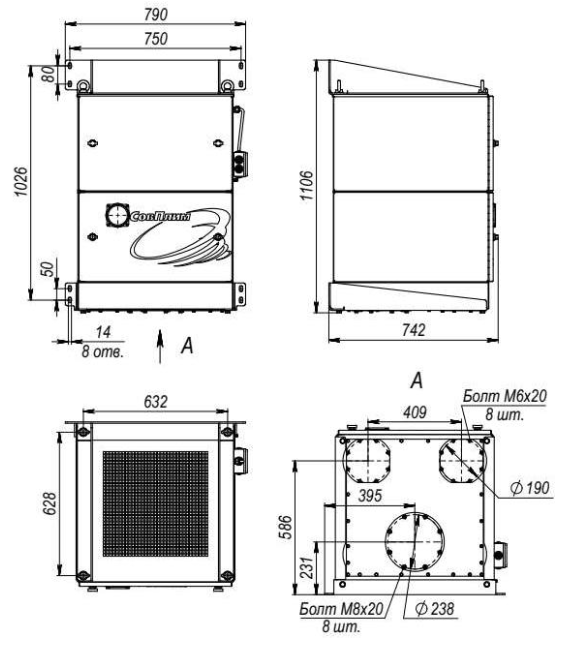

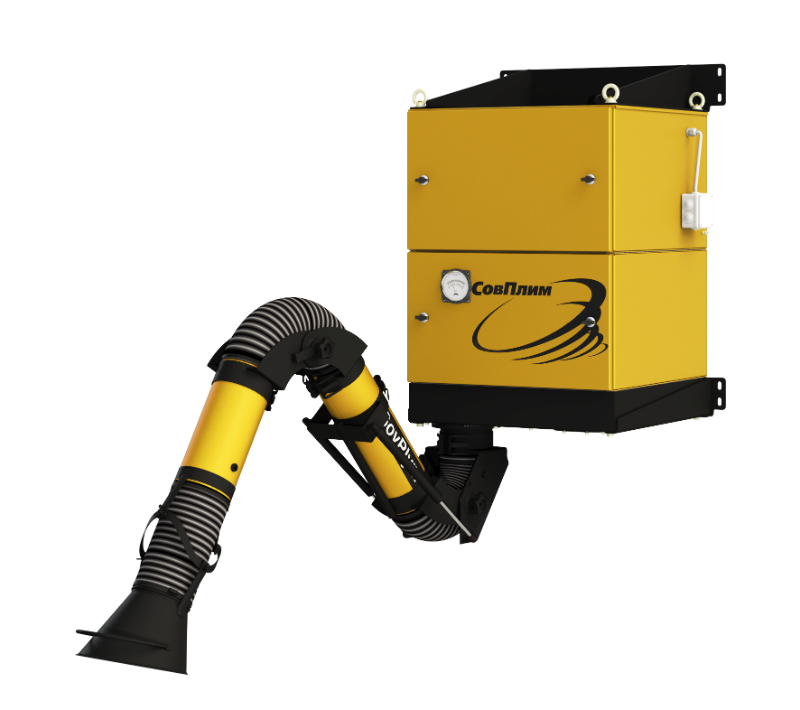

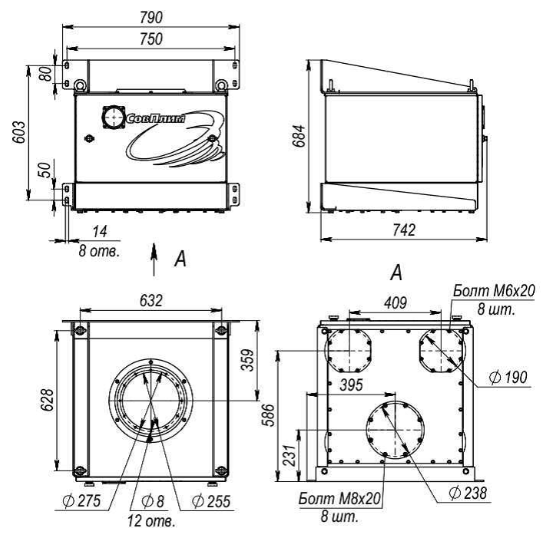

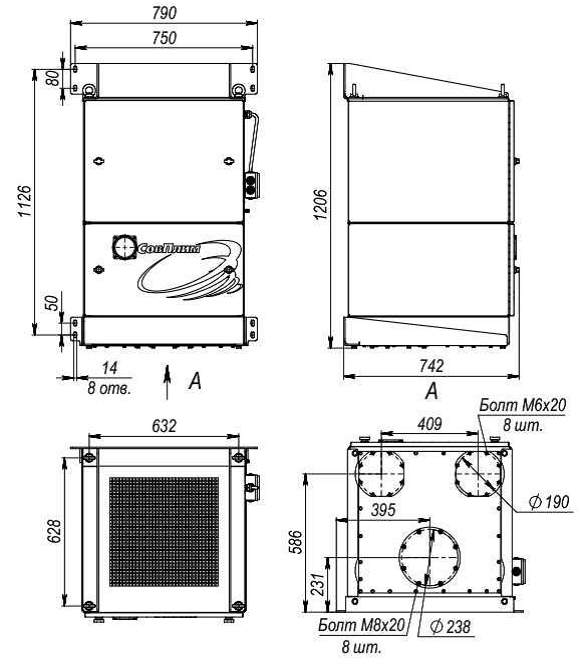

Эскиз
Параметры	790 х 742 х 684 мм / 110 кг	790 х 742 х 1106 мм / 170 кг	790 х 742 х 1206 мм / 180 кг
Потеря давления	1300 Па
Модели с тремя ступенями очистки MF-H-32-XX (фильтр предварительной очистки ME-INL/PF; картридж фильтрующий MK-004; картридж фильтрующий HFME-3-25)
Модель	MF-H-32	MF-H-32-F4	MF-H-32-F6
Код	501134	501135	501136

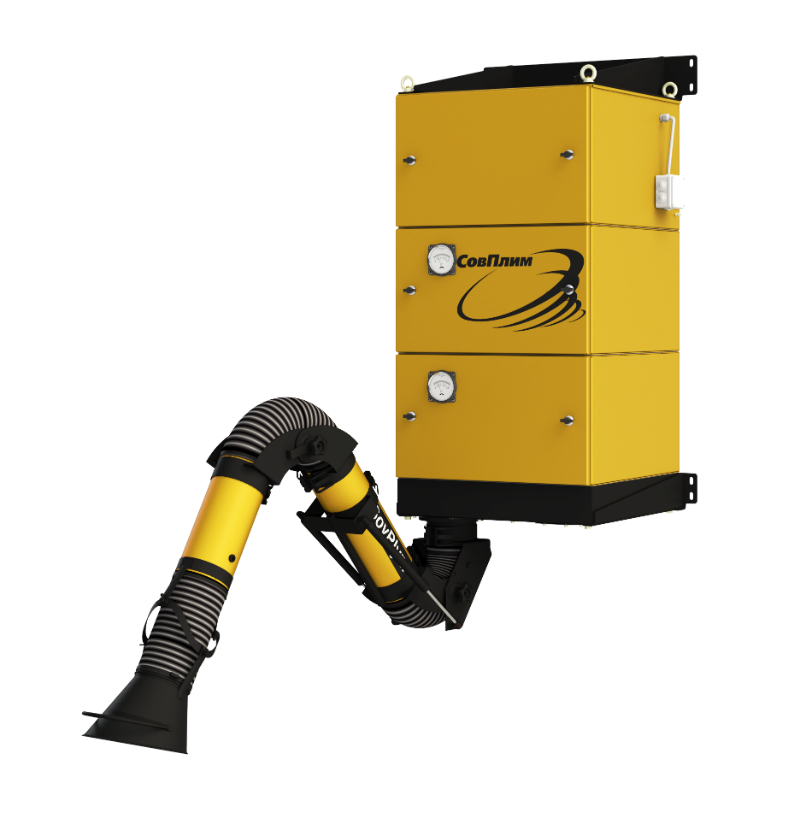

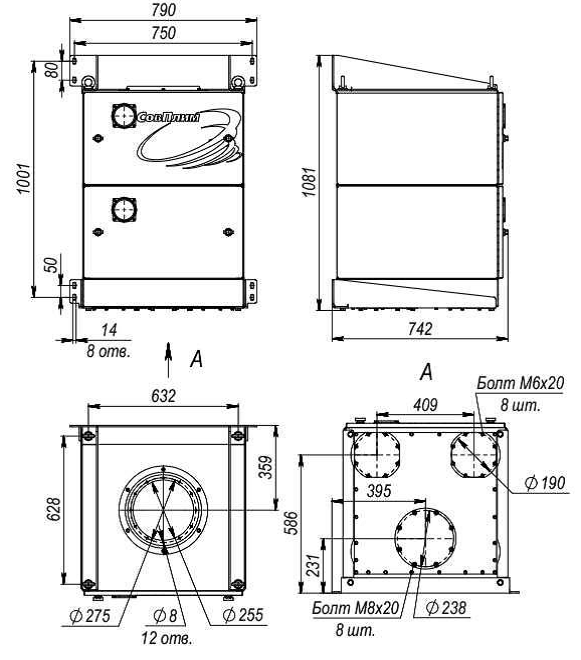

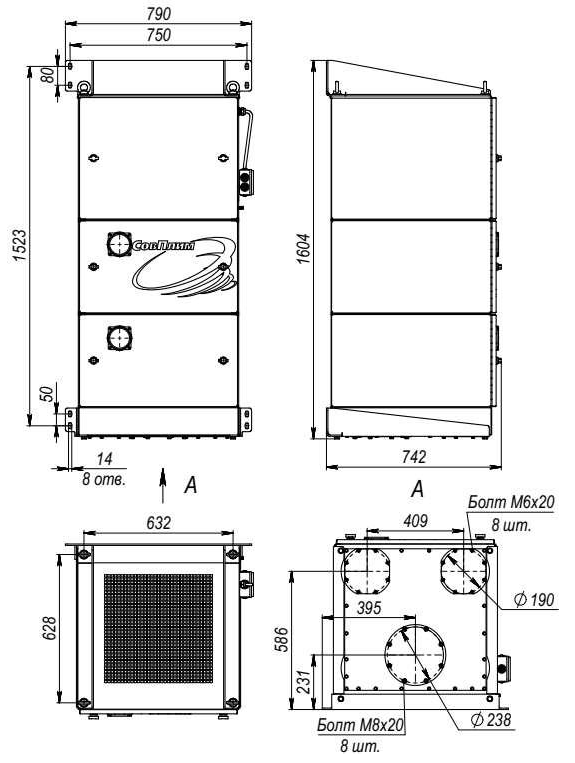

Эскиз
Параметры	790 х 742 х 1081 мм / 150 кг	790 х 742 х 1504 мм / 210 кг	790 х 742 х 1604 мм / 220 кг
Потеря давления	1500 Па
Модели с тремя ступенями очистки MF-H-41-XX (фильтр предварительной очистки ME-INL/PF; картридж фильтрующий MK-004; картридж фильтрующий угольный DinCarb V M5)
Модель	MF-H-41	MF-H-41-F4	MF-H-41-F6
Код	501137	501138	501139
Эскиз
Параметры	790 х 742 х 1081 мм / 150 кг	790 х 742 х 1504 мм / 210 кг	790 х 742 х 1604 мм / 220 кг
Потеря давления	1300 Па
Модели с четырьмя ступенями очистки (фильтр предварительной очистки ME-INL/PF; картридж фильтрующий MK-004; картридж фильтрующий HFME-3-25; картридж фильтрующий угольный DinCarb V M5)
Модель	MF-H-42	MF-H-42-F4	MF-H-42-F6
Код	501140	501141	5011342

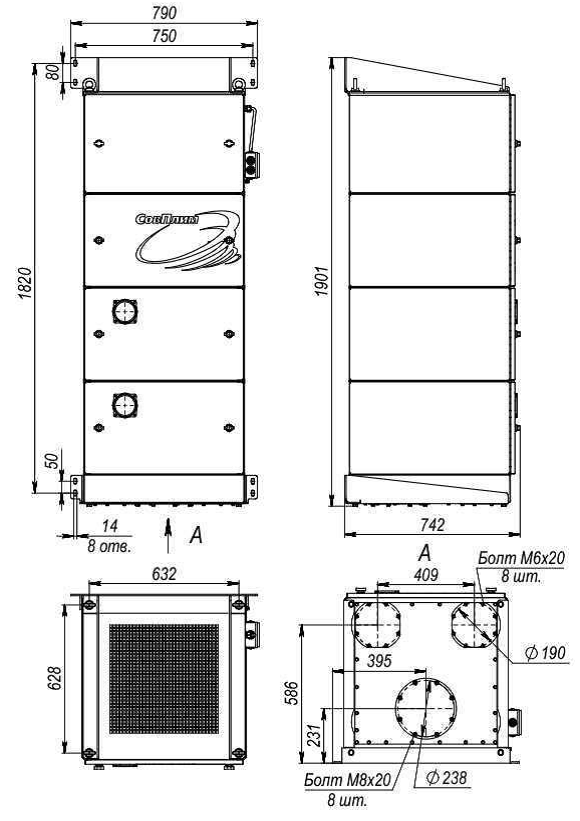

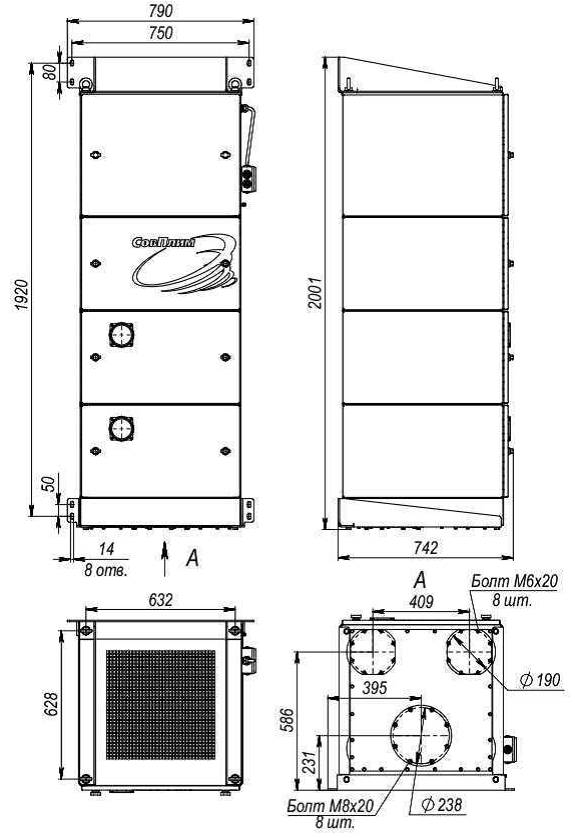

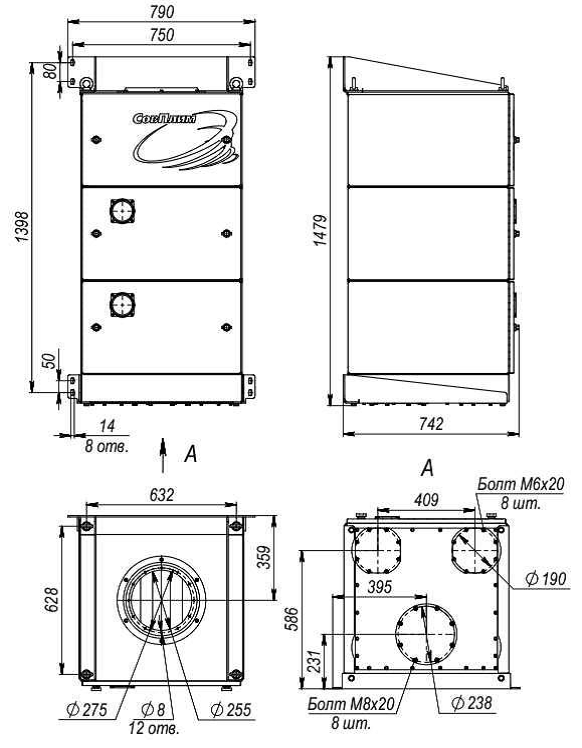

Эскиз
Параметры	790 х 742 х 1479 мм / 180 кг	790 х 742 х 1901 мм / 240 кг	790 х 742 х 2001 мм / 250 кг
Потеря давления	1800 Па
* Указан максимальный расход воздуха. Рабочий расход воздуха для каждого конкретного применения должен согласовываться со специалистами.

Наличие ступеней фильтрации в моделях
Ступень фильтрации	Назначение	Описание фильтровального элемента		Применение в моделях агрегата MF-H-
Ступень фильтрации	Назначение	Класс фильтрации	Модель	-31 -31-F4 -31-F6	-32 -32-F4 -32-F6	-41 -41-F4 -41-F6	-42 -42-F4 -42-F6
Предварительная	Отделение крупнодисперсных загрязнений	G3 (ГОСТ Р ЕН 779-2014)	ME-INL/PF	+	+	+	+
Основная	Тонкая очистка. Улавливание частиц до 0,4 мкм	F9 (ГОСТ Р ЕН 779-2014)	MK-004	+	+	+	+
Дополнительная	Высокоэффективная очистка (HEPA). Улавливание частиц от 0,1 до 0,3 мкм	H13 (ГОСТ Р ЕН 1822-1-2010)	HFME-3-25	—	+	—	+
Дегазация	Адсорбция летучих соединений и газов (углеволокно)	M5 (ГОСТ Р ЕН 779-2014)	DinCarb V M5	—	+	+	+

Комплектующие и аксессуары

Сменные картриджи

Эскиз	Код	Модель	Описание
	6084	ME-INL/PF	Фильтр предварительной очистки. Класс фильтрации G3, ГОСТ Р ЕН 779. Сетчатый фильтр из нержавеющей стали. Входит в стандартный комплект поставки всех моделей MF и MF-H Промывной.
	131868	MK-004	Картридж фильтрующий. Класс фильтрации F9, ГОСТ Р ЕН 779. Площадь – 25 м². Материал: стекловолокно. Предназначен для фильтров. Входит в стандартный комплект поставки всех моделей MF и MF-H. Рекомендуется замена при достижении падения давления 800 Па.
	98803	HFME-3-25	Картридж фильтрующий. Класс фильтрации Н13 (HEPA), ГОСТ Р ЕН 1822. Площадь – 25 м². Материал: стекловолокно. Применяется в моделях фильтров: MF-32/X, MF-42/X, MF-H-32, MF-H-32-FX, MF-H-42, MF-H-42-FX. Рекомендуется замена при достижении падения давления 800 Па.
	131869	DinCarb V M5	Картридж фильтрующий угольный. Класс фильтрации М5, ГОСТ Р ЕН 779. Площадь – 8 м². Материал: активированный уголь 0,5 кг/м². Конструкция – складчатые V-образные пакеты. Применяется в моделях фильтров: MF-41/X, MF-42/X, MF-H-41, MF-H-41-FX, MF-H-42, MF-H-42-FX. Максимальное сопротивление 450 Па. Рекомендуется замена вместе с картриджем MK-004, но не реже одно раза в полгода (при односменном режиме работы).

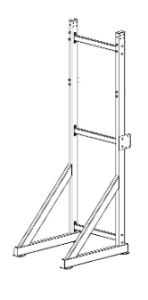

Напольные подставки

Эскиз	Код	Модель	Описание
	660033	PF-MF-H-1	Подставка напольная для MF-H. Предназначена для моделей: MF-H-31. Высота х длина х глубина: 2584 х 870 х 1010 мм
	600034	PF-MF-H-2	Подставка напольная для MF-H. Предназначена для моделей: MF-H-32; MF-H-41; MF-H-31-F4; MF-H-31-F6. Высота х длина х глубина: 3064 х 870 х 1010 мм
	600035	PF-MF-H-3	Подставка напольная для MF-H. Предназначена для моделей: MF-H-42; MF-H-32-F4; MF-H-32-F6; MF-H-41-F4; MF-H-41-F6. Высота х длина х глубина: 3459 х 870 х 1010 мм
	600036	PF-MF-H-4	Подставка напольная для MF-H. Предназначена для моделей: MF-H-42-F4; MF-H-42-F6 Высота х длина х глубина: 3859 х 870 х 1010 мм

Устройство и принцип работы

Агрегаты представляют собой металлическую сборную установку, состоящую из:

приёмной камеры, входные отверстия которой имеют крепёжные элементы для подсоединения различных моделей подъёмно-поворотных вытяжных устройств серий KUA-M и KUA-200
вертикального блока камер с установленными в них фильтровальными элементами, отвечающими за определённую ступень очистки;
модуля с вытяжным вентилятором (только для моделей с вентилятором);
кронштейнов на задней стенке корпуса для установки агрегата на вертикальной поверхности.

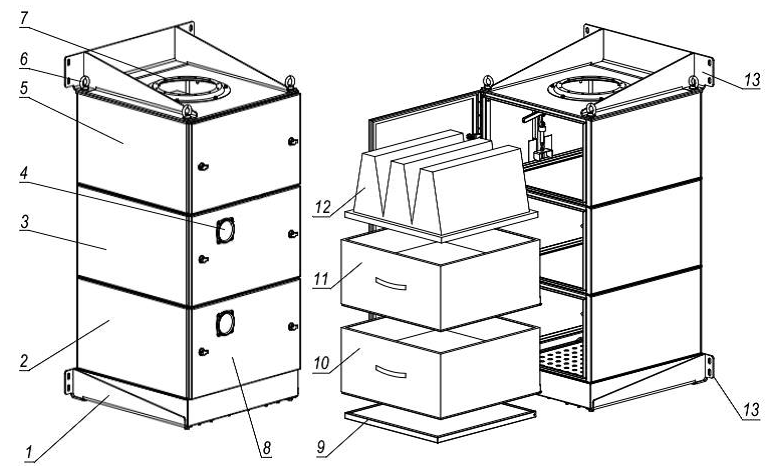

Устройство агрегата на примере модели MF-H-42 (без встроенного вентилятора)

приёмная камера;
камера основной очистки;
камера высокоэффективной очистки (только для моделей MF-H-32, MF-H-42)
дифференциальный монометр;
камера угольного фильтра (только для моделей MF-H-41, MF-H-42);
рым-гайка транспортировочная;
фланец для подключения воздуховода;
дверца камеры;
фильтр предварительной очистки;
картридж фильтрующий MK-004;
картридж фильтрующий HFME-3-25;
картридж фильтрующий угольный DinCarb V M5;
кронштейн для крепления

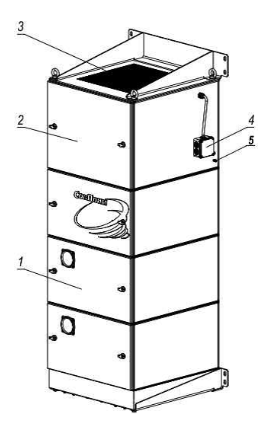

Устройство моделей со встроенным вентилятором (на примере MF-H-42-F4)

фильтровальный модуль;
модуль вентилятора;
лист верхний;
клеммная коробка;
винт заземления

Принцип работы

На первой стадии фильтрации отделяются самые крупные частицы пыли. Это происходит в приемной камере за счет расширения потока и падения его скорости.

Затем, оставшиеся крупные и средние частицы задерживаются в фильтре предварительной очистки ME-INL/PF (класс фильтрации G3).

Мелкие частицы размером до 0,4 мкм c эффективностью ≥95% задерживаются основным фильтром тонкой очистки МК-004 (класс фильтрации F9).

Оставшиеся наиболее мелкие частицы ≤0,3 мкм задерживаются HEPA-фильтром HFME-3-25 (класс фильтрации H13). Модели с НЕРА-фильтром рекомендуется применять в случаях, когда очищенный воздух будет возвращаться в помещение.

Далее токсичные газовые составляющие и запахи, выделяющихся, например, при процессах пайки, лужения и аналогичных операциях, сопровождающихся сильным нагревом различных веществ, улавливаются угольным фильтром DinCarb V M5, который всегда устанавливается в качестве финальной ступени очистки.

Для контроля за состоянием фильтрующих элементов и их своевременной замены, на дверце каждой камеры установлены дифференциальные манометры.
