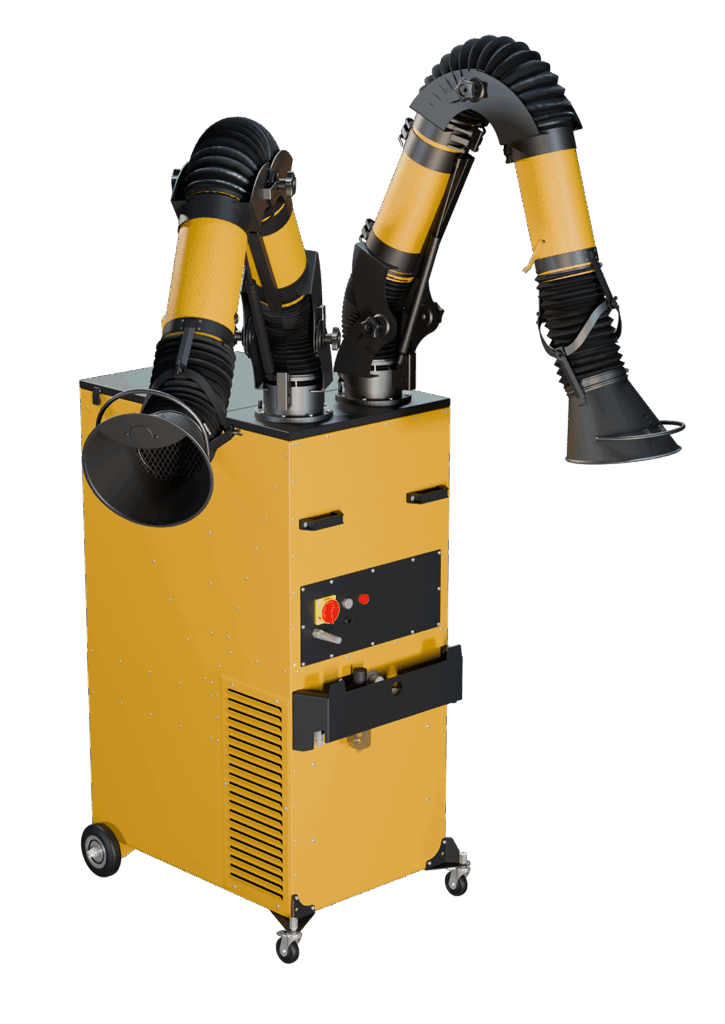

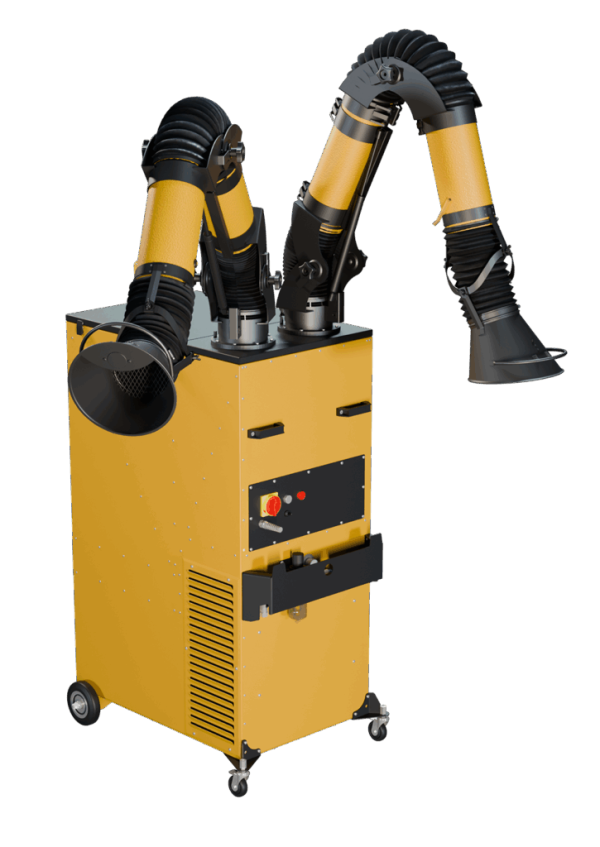

Передвижной механический самоочищающийся фильтр ПМСФ-3000
Передвижной механический самоочищающийся фильтр серии ПМСФ-3000 является двух-постовым агрегатом с вытяжными устройствами Ø160 мм, либо однопостовым агрегатом с вытяжным устройством увеличенной производительности Ø200 мм. Применяется для фильтрации воздуха от сварочного дыма, мелкодисперсной пыли и иных твёрдых частиц, которые образуются при металлообработке на таких процессах как сварка, зачистка, шлифовка, а также при аналогичной обработке других материалов.
Область применения
Агрегат ПМСФ-3000 специально спроектирован для эксплуатации на производственных участках, сварочных постах, в механических, реставрационных и учебных мастерских, лабораториях, аттестационных пунктах и других помещениях, где требуется локальная очистка воздуха.
ПМСФ-3000 может одинаково эффективно работать как на стационарных постах, так и на временных рабочих участках.
Принцип работы
В основе работы фильтров серии ПМСФ-3000 лежит метод локального улавливания загрязненного воздуха от источника его образования с последующей механической очисткой основным фильтрующим элементом – картриджем и возвратом очищенного воздуха обратно в производственное помещение.
В качестве опций изделие может комплектоваться моющимся предварительным фильтром из многослойной просечной сетки из оцинкованной стали, который улавливает крупные частицы и снижает риск попадания искр и окалины, а также двумя угольными кассетами, которые способствуют дополнительной очистке воздуха от газообразных примесей, запахов и летучих органических соединений.
Благодаря встроенной системе автоматической очистки фильтрующий картридж не требует частой замены, что значительно продлевает время эксплуатации агрегата.
Модельный ряд
| ПМСФ-3000-1-Б-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — таймер. |
| ПМСФ-3000-1-Б-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-1-Б-С24 | CART-VM-C24 | |
| ПМСФ-3000-1-Б-Т24 | CART-VM-T24 | |
| ПМСФ-3000-1-Б-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-1-Б-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-1-Б-K-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — таймер; — встроенный безмасляный компрессор. |
| ПМСФ-3000-1-Б-K-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-1-Б-K-С24 | CART-VM-C24 | |
| ПМСФ-3000-1-Б-K-Т24 | CART-VM-T24 | |
| ПМСФ-3000-1-Б-K-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-1-Б-K-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-1-M-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — контроллер с двухстрочным текстовым дисплеем и ΔP-функцией. |
| ПМСФ-3000-1-M-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-1-M-С24 | CART-VM-C24 | |
| ПМСФ-3000-1-M-Т24 | CART-VM-T24 | |
| ПМСФ-3000-1-M-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-1-M-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-1-M-K-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — контроллер с двухстрочным текстовым дисплеем и ΔP-функцией; — встроенный безмасляный компрессор. |
| ПМСФ-3000-1-M-K-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-1-M-K-С24 | CART-VM-C24 | |
| ПМСФ-3000-1-M-K-Т24 | CART-VM-T24 | |
| ПМСФ-3000-1-M-K-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-1-M-K-ТС24 | CART-VM-TC24 | |
| Внимание! Вытяжной рукав требуемого радиуса действия (2, 3 м) заказывается отдельно! |
||
| ПМСФ-3000-2-Б-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — таймер. |
| ПМСФ-3000-2-Б-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-2-Б-С24 | CART-VM-C24 | |
| ПМСФ-3000-2-Б-Т24 | CART-VM-T24 | |
| ПМСФ-3000-2-Б-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-2-Б-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-2-Б-K-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — таймер; — встроенный безмасляный компрессор. |
| ПМСФ-3000-2-Б-K-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-2-Б-K-С24 | CART-VM-C24 | |
| ПМСФ-3000-2-Б-K-Т24 | CART-VM-T24 | |
| ПМСФ-3000-2-Б-K-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-2-Б-K-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-2-M-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — контроллер с двухстрочным текстовым дисплеем и ΔP-функцией. |
| ПМСФ-3000-2-M-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-2-M-С24 | CART-VM-C24 | |
| ПМСФ-3000-2-M-Т24 | CART-VM-T24 | |
| ПМСФ-3000-2-M-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-2-M-ТС24 | CART-VM-TC24 | |
| ПМСФ-3000-2-M-Д24 | CART-VM-D24 | — вращающаяся рамка с соплами; — контроллер с двухстрочным текстовым дисплеем и ΔP-функцией; — встроенный безмасляный компрессор. |
| ПМСФ-3000-2-M-Д24-ФР | CART-VM-D24-FR | |
| ПМСФ-3000-2-M-K-С24 | CART-VM-C24 | |
| ПМСФ-3000-2-M-K-Т24 | CART-VM-T24 | |
| ПМСФ-3000-2-M-K-Т24-ФР | CART-VM-T24-FR | |
| ПМСФ-3000-2-M-K-ТС24 | CART-VM-TC24 | |
| Внимание! Вытяжной рукав требуемого радиуса действия (2, 3 м) заказывается отдельно! |
||
Опции
| Эскиз | Код | Модель | Длина, м | Наименование. Описание |
|---|---|---|---|---|
 |
5359 | KUA-M-2S/SP | 2 | Подъемно-поворотное вытяжное устройство. Без подсветки. Ø 160 мм. |
| 5361 | KUA-M-3S/SP | 3 | ||
| 6130 | KUA-M-2SL/SP | 2 | Подъемно-поворотное вытяжное устройство. На воронке установлены две клавиши: 1 — для включения подсветки, 2 — для пуска вентилятора | |
| 6131 | KUA-M-3SL/SP | 3 | ||
| Эскиз | Код | Модель | Наименование. Описание | |
 |
6948 | ОПФ-160 | Отвод поворотный фланцевый. Диаметр Ø160 мм. Предназначен для подключения вытяжного шланга вместо ВУ. Шланг, воронка, хомуты заказываются отдельно. | |
| 6949 | ОПФ-200 | Отвод поворотный фланцевый. Диаметр Ø200 мм. | ||
| П-200-160 | Переход Ø200-160 мм. Предназначен для подключения отвода поворотного ОПФ-160 или KUA-M (Ø160 мм) к однопостовому ПМСФ-3000-1 (Ø200). | |||
 |
ФФ-ПМСФ-3000 | Фильтр предварительной очистки. Изготовлен из многослойной просечной сетки из оцинкованной стали (моющийся) | ||
 |
УФ-ПМСФ-3000 | Угольный фильтр УФ-ПМСФ-3000 из высококачественного гранулированного активированного угля. Комплект – 2 шт. | ||
 |
КП-ПМСФ-3000 | Комплект подсветки. Заказывается в случаях применения с фильтром вытяжных устройств с подсветкой модели KUA-M-XLS | ||
| 996730 | ПолиПреко | Средство для предварительного запыления картриджей,1 кг. Расход 0,5 кг на 12 м². | ||
| 996729 | ПолиПреко | Средство для предварительного запыления картриджей, 5 кг. Расход 0,5 кг на 12 м². | ||
| 138205 | CART-VM-D24 | Полиэстер, 24 м², F9 ГОСТ Р ЕН 779 | ||
| CART-VM-D24-FR | Полиэстер с огнезащитной обработкой, 24 м², F9 ГОСТ Р ЕН 779 |
|||
| 138207 | CART-VM-C24 | Полиэстер с антистатическим покрытием, 24 м², F9 ГОСТ Р ЕН 779 |
||
| 138204 | CART-VM-C24 | Полиэстер с PTFE мембраной, 24 м², E11 ГОСТ Р 71176-2023 | ||
| CART-VM-T24-FR | Полиэстер с PTFE мембраной с огнезащитной обработкой, 24 м², E11 ГОСТ Р 71176-2023 |
|||
| 138206 | CART-VM-TC24 | Полиэстер с PTFE мембраной и с антистатическим покрытием, 24 м², E11 ГОСТ Р 71176-2023 | ||
Технические характеристики
ПМСФ-3000-1(2)-М |
ПМСФ-3000-1(2)-М-К |
|
|---|---|---|
| Максимальный расход воздуха, м³/ч | ||
| Площадь активной фильтрующей поверхности, м² | ||
| Количество картриджей, шт | ||
| Класс фильтрации: CART-VM-D24, CART-VM-C24, CART-VM-D24-FR CART-VM-T24, CART-VM-TC24, CART-VM-T24-FR |
E11 ГОСТ Р 71176-2023 |
|
| Напряжение питания, В (Частота, Гц) по ГОСТ 29322 | ||
| Качество электрической энергии в системе электроснабжения | ||
| Потребляемая мощность двигателя вентилятора, кВт | ||
| Потребляемая мощность встроенного компрессора, кВт | ||
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) | ||
| Количество устанавливаемых вытяжных устройств, шт. | Ø160 х 2 (ПМСФ-3000-2) |
|
| Степень защиты ПУ по ГОСТ 14254 | ||
| Размер подсоединяемого фитинга для подвода сжатого воздуха | ||
| Тип встроенного компрессора | ||
| Режим работы | ||
| Развиваемое рабочее давление компрессора, МПа (бар) | ||
| Уровень шума, дБА | ||
| Длина сетевого шнура, м | ||
| Тип вилки | стандарт CEE с фазоинвертором, |
|
| Габаритные размеры корпуса (Ширина х Глубина x Высота), мм | ||
| Габаритные размеры (Ширина х Глубина x Высота), мм | ||
| Масса фильтра не более, кг (без учёта ВУ) | ||
Таблица конфигураций
| Система очистки картриджа | ||||
| Управление очисткой | ||||
| Тип фильтрующего элемента | ||||
| Встроенный компрессор | ||||
| Вентилятор | ||||
| Пульт управления | ||||
| ВМО, клапан сброса давления | ||||
| Пылесборник, колеса (4 шт.) | ||||
Система обозначений
1 – однопостовое исполнение (для подключения вытяжного устройства Ø200 мм: KUA-200-2S(L) или KUA-200-3S(L) – 1 шт. или отвода поворотный ОПФ-200 – 1 шт)
2 – двух-постовое исполнение (для подключения двух вытяжных устройств Ø160 мм: KUA-M-2S(L) или KUA-M-3S(L) – 2 шт. или отвод поворотный ОПФ-160 – 2 шт.)
Б — серия в базовой комплектации (с таймером управления автоматической очисткой)
М – серия в максимальной комплектации (с КОНТРОЛЛЕРОМ с двухстрочным текстовым дисплеем и ΔP-функцией)
К — компрессор
Особенности конструкции
- Очистка в автоматическом режиме производится за счет подачи импульсов сжатого воздуха.
- Во всех комплектациях для очистки используется двусторонняя вращающаяся рамка, расположенная внутри картриджа. Рамка приводится во вращение за счёт реактивного воздействия импульсов сжатого воздуха. На рамке расположены отверстия, через которые пыль с поверхности картриджа равномерно стряхивается сжатым воздухом.
- В базовой комплектации импульсами сжатого воздуха управляет таймер с ручной регулировкой их периодичности и длительности. Очистка осуществляется в непрерывном режиме с предусмотренной возможностью её остановки.
- В максимальной комплектации управление реализовано через контроллер со встроенным дифференциальным датчиком, который отслеживает загрязнение картриджа и автоматически запускает или останавливает импульсы очистки (ΔР-функция).
- На текстовом дисплее контроллера пользователь может видеть ключевую информацию: степень загрязненности картриджа (ΔР), текущие параметры и состояние системы очистки, диагностические уведомления. Регулировка параметров производится в соответствующих меню с помощью кнопок.
- В линейке фильтров предусмотрено исполнение со встроенным компрессором для помещений, необорудованных линией сжатого воздуха. Подобные исполнения целесообразно применять на рабочих местах с низкой интенсивностью работ.
- Для интенсивного режима работы в моделях со встроенным компрессором предусмотрена опция подключения сжатого воздуха от внешнего источника.
- Все модели оснащены влагомаслоотделителем сжатого воздуха с регулятором давления и манометром.
- Для обеспечения мобильности фильтр оснащён четырьмя колесами, два из которых увеличенного диаметра с фиксированным направлением движения, а два являются поворотными и оснащены тормозными механизмами. Для обеспечения устойчивости при манипуляциях с вытяжным устройством установка оснащена опорами, выступающими за габариты корпуса фильтра.
Принцип действия системы пневматической очистки
Во всех моделях встряхивание пыли с поверхности картриджа производится с помощью вращающейся рамки с соплами, расположенной внутри.
