Высоковакуумная фильтровентиляционная установка (ВВФУ) SPV 2.0
Высоковакуумная фильтровентиляционная установка (ВВФУ) SPV 2.0 — предназначена для пылеуборки производственных помещений от сухой, не взрывоопасной пыли, шлифовальной пыли, металлической стружки, композитной пыли и абразивных частиц на производстве. Подходит для уборки пола и рабочих мест производственных помещений.
Возможно одновременное подключение нескольких рабочих постов, количество зависит от сферы применения.
ВВФУ SPV может быть укомплектована предварительным сепаратором (доп.опция) для уборки больших объемов просыпей материала, либо для сбора пыли сложных материалов.
Предварительная ступень очистки (опционально используется предварительный сепаратор)
1-я ступень очистки
1. Загрязненный воздух, насыщенный пылью, стружкой, абразивными частицами, через входной патрубок поступает в фильтровальный блок по касательной.
2. В блоке формируется вращающийся поток запыленного воздуха, направленный вниз. Вследствие центробежной силы частицы пыли выносятся из потока и оседают в контейнере для сбора отходов.
2-я ступень очистки
3. Очищенный от крупных частиц воздушный поток двигается снизу вверх и проходит через гофрированный фильтр.
4. Пыль оседает на поверхности фильтра, а очищенный воздух через вихревую воздуходувку возвращается обратно в цех или выбрасывается в атмосферу
Очистка гофрированного фильтра производится автоматически импульсами сжатого воздуха, подаваемого через входной патрубок, ресивер и электропневмоклапан. Для этого ресивер должен быть подключен к системе питания сжатым воздухом под давлением 5 атм (нейлоновая трубка 12х9).

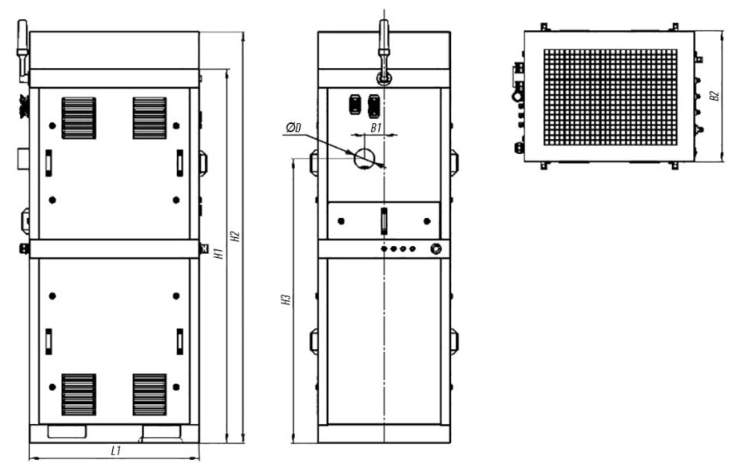

Габаритные размеры вакуумного блока
| Модель SPV | |||||||
| 1900 | |||||||
| 1300 | |||||||
| 1000 | |||||||
| 700 | |||||||
| 500 |

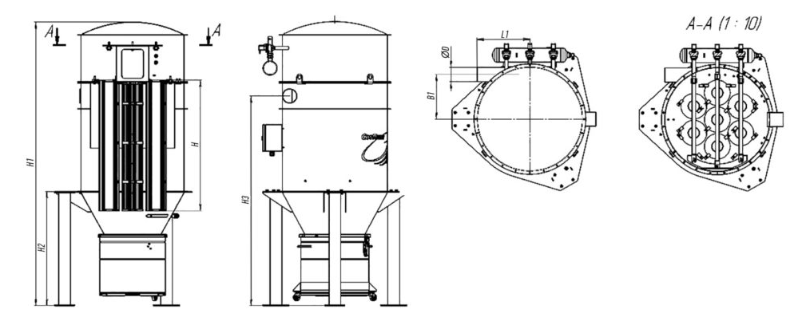

Габаритные размеры фильтрационного блока
| Модель SPV | |||||||
| 1900 | |||||||
| 1300 | |||||||
| 1000 | |||||||
| 700 | |||||||
| 500 |

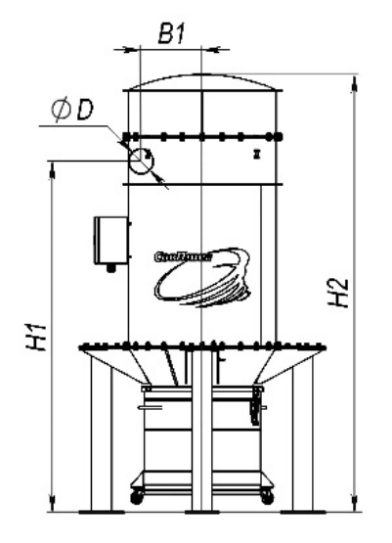

Габаритные размеры пресепаратора с выгрузкой в бочку 90 л
| Модель SPV | ||||
| 1900 | ||||
| 1300 | ||||
| 1000 | ||||
| 700 | ||||
| 500 |
