Вытяжное устройство KUA

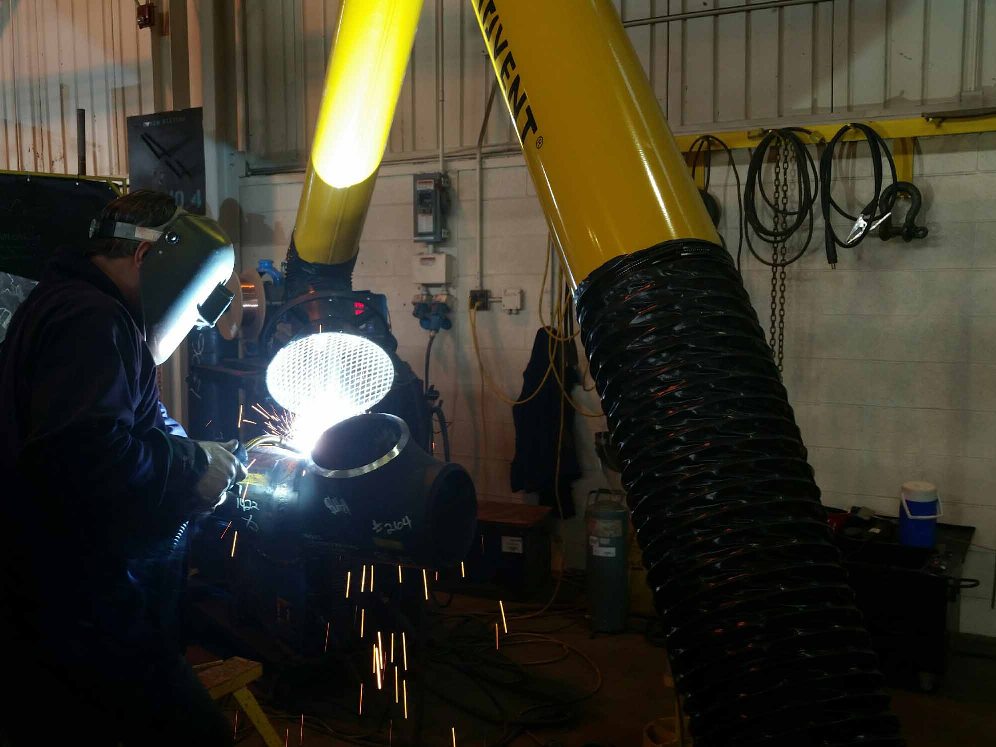

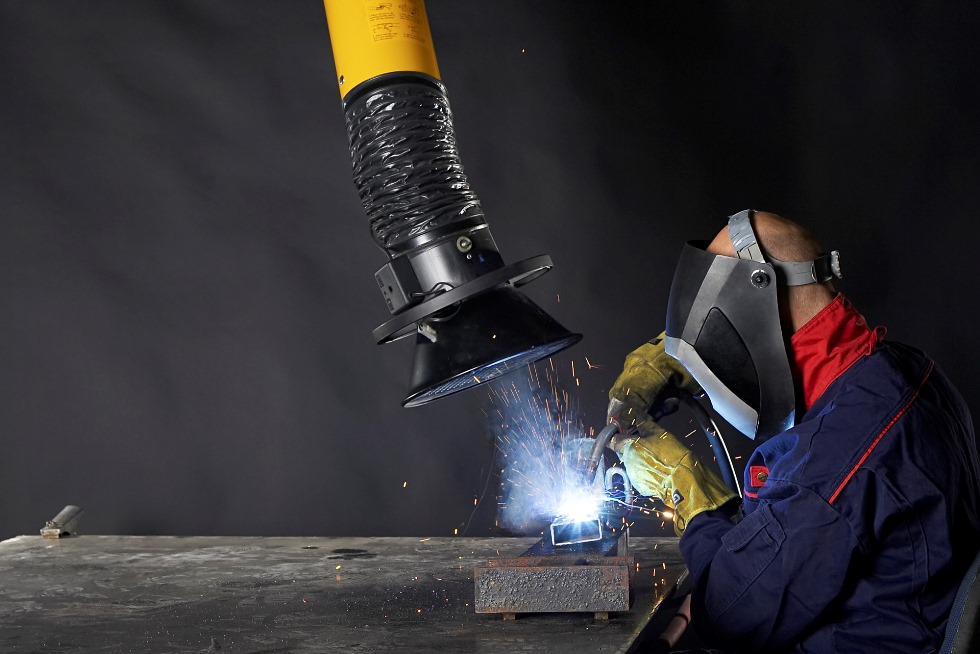

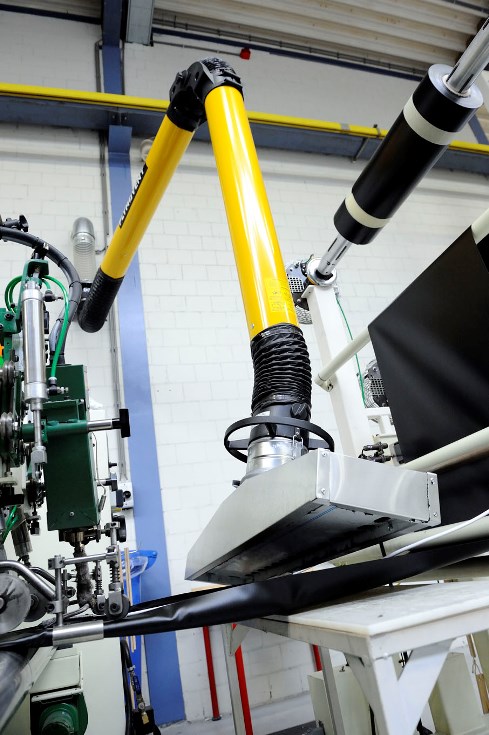

Вытяжное устройство KUA предназначено для удаления сварочных, паяльных дымов, масляных аэрозолей от источников загрязнения с возможностью перемещения и ступенчатого позиционирования в пределах рабочей зоны.

KUA-160 доступна в четырех модификациях:

  • исполнение Н: для монтажа на стене (крепеж входит в комплект)
  • исполнение S: для на фильтровентиляционный агрегат
  • исполнение ATEX: для использования во взрывоопасных средах; маркировка EX II 3D (только для подвесного монтажа)
  • исполнение Н-D: для монтажа на стене c ручной заслонкой для включения/выключения

KUA-200 доступна в трех модификациях:

  • исполнение Н: для монтажа на стене (крепеж входит в комплект)
  • исполнение S: для на фильтровентиляционный агрегат
  • исполнение ATEX: для использования во взрывоопасных средах; маркировка EX II 3D (только для подвесного монтажа)

Применение

  • Сварка MIG-MAG / GMAW
  • Сварка TIG
  • Сварка FCAW
  • Сварка MMAW
Модель KUA-160 KUA-200
Диаметр вытяжного устройства Ø 160 мм Ø 200 мм
Диаметр воронки Ø 300 мм Ø 340 мм
Материал ВУ Алюминий Алюминий
Цвет
Вытяжное устройство
Воздуховод		 Желтый RAL 1004
Черный		 Желтый RAL 1004
Черный
Рекомендуемый расход воздуха 800-1200 м 3 /ч Макс. 1600 м 3 /ч
KUA-160 KUA-200
Возможная комплектация

  • S-100 – ручной выключатель для монтажа на воздухоприемную воронку
  • LL-5.5/24-160 – ручной выключатель с подсветкой
 Возможная комплектация

  • LL-5.5/24-200 – ручной выключатель с подсветкой
KUA-160/2H | 3H | 4H KUA-200/3H | 4H


  • FUA-1800 | FUA-2100 – Вытяжной вентилятор
  • FM-15 | FM-25 | FM-35 | FM-45 – Удлиняющий механизм
  • ERC – Рельс воздуховод
  • PA-110 | PA-220 — Опора
  • SLE-30 – Удлиняющий шланг


  • FUA-1800 | FUA-2100 |FUA-3000 – Вытяжной вентилятор
  • FM-15/200 | FM-25/200 |FM-35/200 | FM-45/200 – Удлиняющий механизм
  • PA-110/200 | PA-220/200 — Опора
KUA-160/2S | 3S | 4S:

  • MobilePro – Передвижной фильтр

Вытяжное устройство состоит:

из жестких и гибких воздуховодов, внутри которых расположен опорный механизм;
монтажного кронштейна с поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.
Рычаги выполнены из алюминия и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ.

Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.

Вытяжное устройство устанавливается:

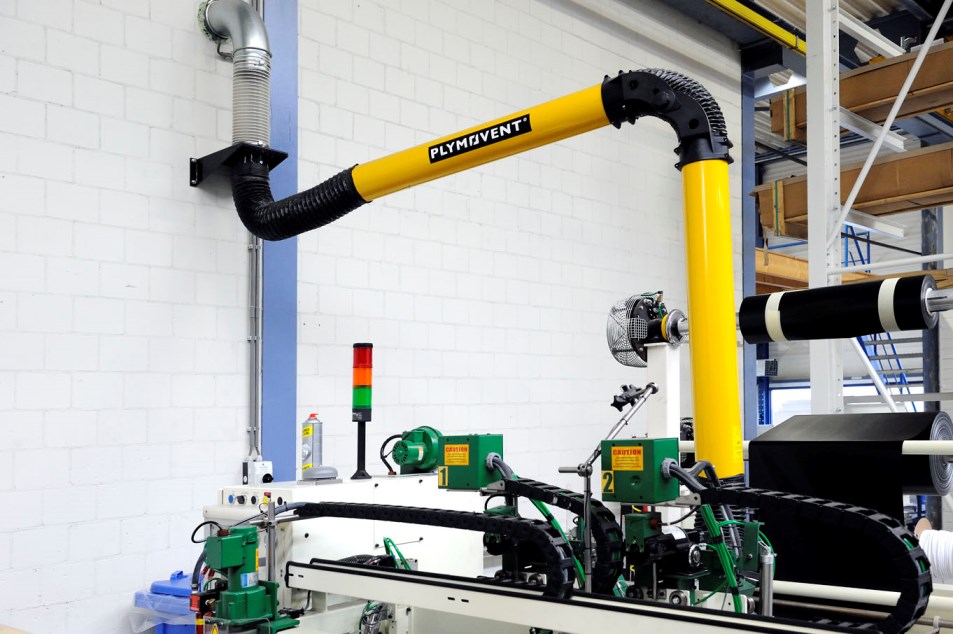

  • на стене при помощи монтажного кронштейна;
  • на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;
  • на передвижном фильтре при помощи поворотной муфты.

Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.
