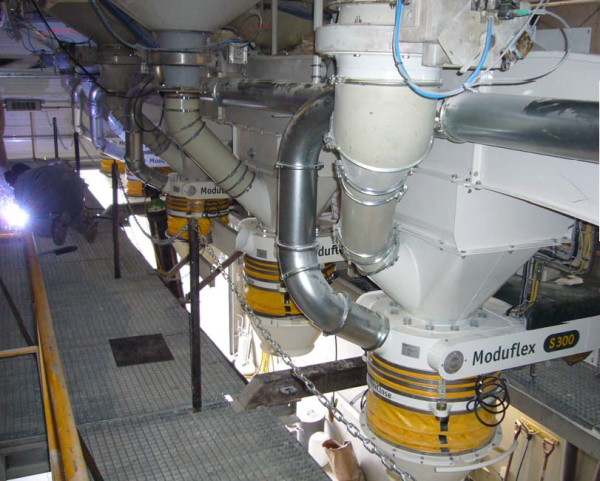

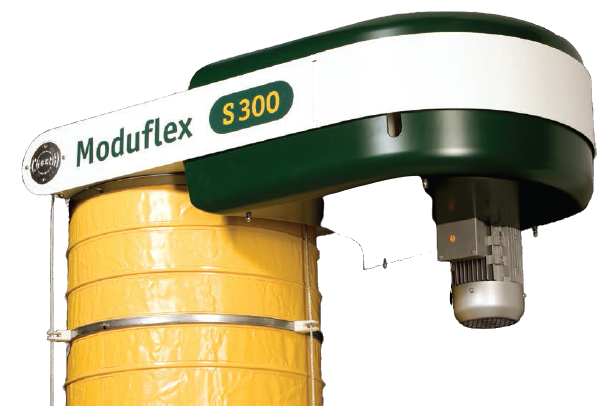

Загрузочный рукав без фильтра закрытого/открытого типа Moduflex
Загрузочное оборудование Modulflex можно приобрести без фильтровального модуля.
Благодаря этому загрузочное устройство может быть гораздо компактнее, но нуждается в подключении к центральной вытяжной системе либо к любой другой аспирации, гарантирующей выгрузку без образования пыли.
Загрузочный модуль может комплектоваться различными типами внутренних чашек (конусов) в зависимости от рода пересыпаемого материала, а также различными модулями наружного рукава.
Широкий ассортимент вспомогательных устройств позволяет наилучшим образом адаптировать загрузочные системы moduflex к индивидуальным потребностям заказчика.
| Вспомогательные устройства | |
| Позиционер Flexpositioner | |
 |
|
| Закрывающие устройства FlexClose | |
 |
|
| Заполняющее устройство FlexFill | |
 |
|
| Устройство управления FlexControl | |
 |
|
| Индикатор вибрации FlexVib | |
 |
| Загрузочные модули | |
 |
Стандартный модуль загрузочного устройства Moduflex производится из плакированного ПВХ полиамида, обозначается РА7000 и желтым цветовым кодом. Этот модуль можно использовать для широкого диапазона материалов, температура которых при загрузке не превышает 70 °С. |
 |
Белый модуль обладает теми же характеристиками, что и стандартный, однако белая «бесцветная» версия может лучше подойти для определенных типов продуктов. Другие цвета могут быть поставлены по заказу. |
 |
Для пищевых продуктов используется модуль, выполненный из плакированного ПВХ сложного полиэфира светло-серого цвета. Материал разработан для применения с питьевой водой и может использоваться для любых видов пищевых продуктов, температура которых при загрузке не превышает 70 °С. Данный модуль также устойчив к ультрафиолетовому излучению, гнили и грибкам. |
 |
Для сложных условий эксплуатации – например,связанных с температурой или химическим составом продукта – используется модуль из плакированного тефлоном стекловолокна темно- серого цвета. Этот модуль можно использовать при рабочей температуре до 260 °С и он может выдержать почти любое внешнее воздействие. |
 |
Для материалов, температура которых превышает рабочую температуру стандартного модуля, и в случаях, когда необходима дополнительная защита от ультрафиолетового излучения, используется плакированный хлоропреновым каучуком полиамид с обозначением NPG. Диапазон рабочей температуры модулей NPG до 130 °С. |
 |
Данный модуль изготовлен из материала Valmex Corotex P250, проржавленного полиэстера и стекловолокна, покрытого силиконовой резиной с обеих сторон. Модуль типа R работает при постоянной температуре от -40 °C до 150 °C, а также при кратковременной температуре 220 °C. |
 |
При загрузке потенциально взрывоопасных материалов, к примеру таких как зерно и сахар, применяются директивы ATEX. Поэтому необходимо, чтобы модули обладали антистатическими свойствами, которые гарантируют антистатические полосы. Эти полосы присоединяются к вшитым металлическим кольцам, чтобы в результате воздействия статического электричества не появлялись искры. |
 |
Для применения в условиях очень низкой температуры разработан специальный материал, из которого изготовлены эти зеленые модули. Это Vinyplan Artic, в основе которого материал из полиэфира и покрытие из ПВХ/ПУ. Модуль типа Z работает при температуре от -60 °C до +70 °C. В то же время, этот материал обладает антистатическими свойствами. |

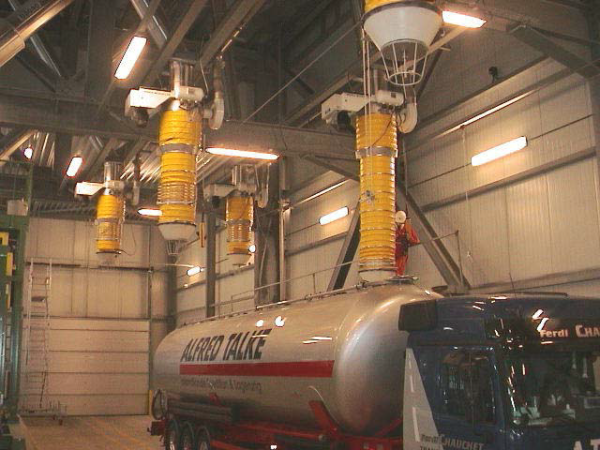

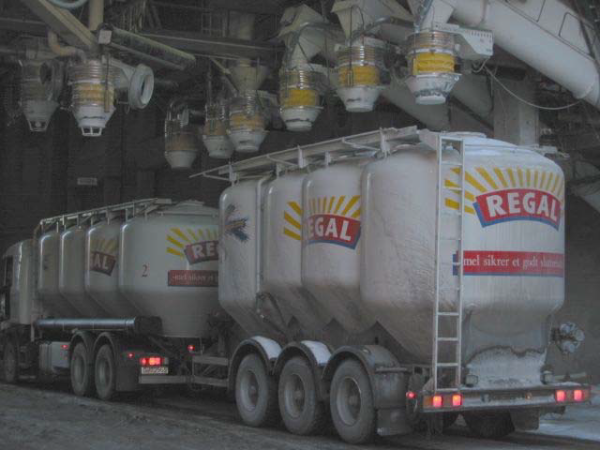

Загрузка закрытым способом
- Выходное сопло прилегает к погрузочному люку для обеспечения пыленепроницаемого соединения.
- Свободный поток проходит через ряд направляющих воронок.
- Реверсный активный отсос создает отрицательное давление, необходимое для исключения выделения пыли.
- Индикатор на выходе автоматически останавливает процесс загрузки при полном заполнении во избежание перегрузки.
В системе закрытой загрузки выходное сопло остается на погрузочном люке.

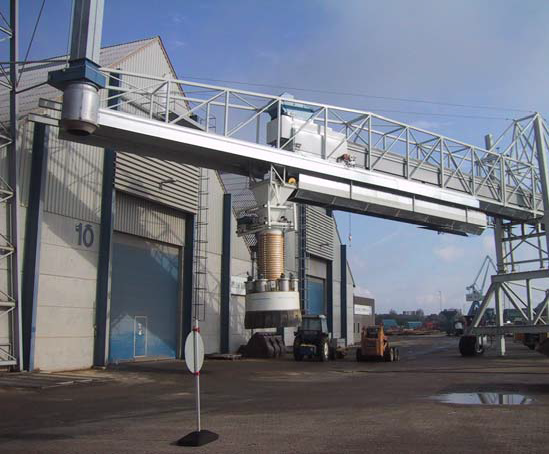

Погрузка открытым способом
- При открытой погрузке погрузочный желоб расположен непосредственно на насыпи продукции.
- Свободный поток груза проходит через ряд направляющих воронок.
- Реверсный активный отсос создает отрицательное давление, необходимое для исключения выделения пыли.
- Индикатор на выходе автоматически повышает погрузочный желоб.
В системе открытой загрузки погрузочный желоб расположен непосредственно на насыпи продукции.
