Механическая вытяжная катушка SER-P

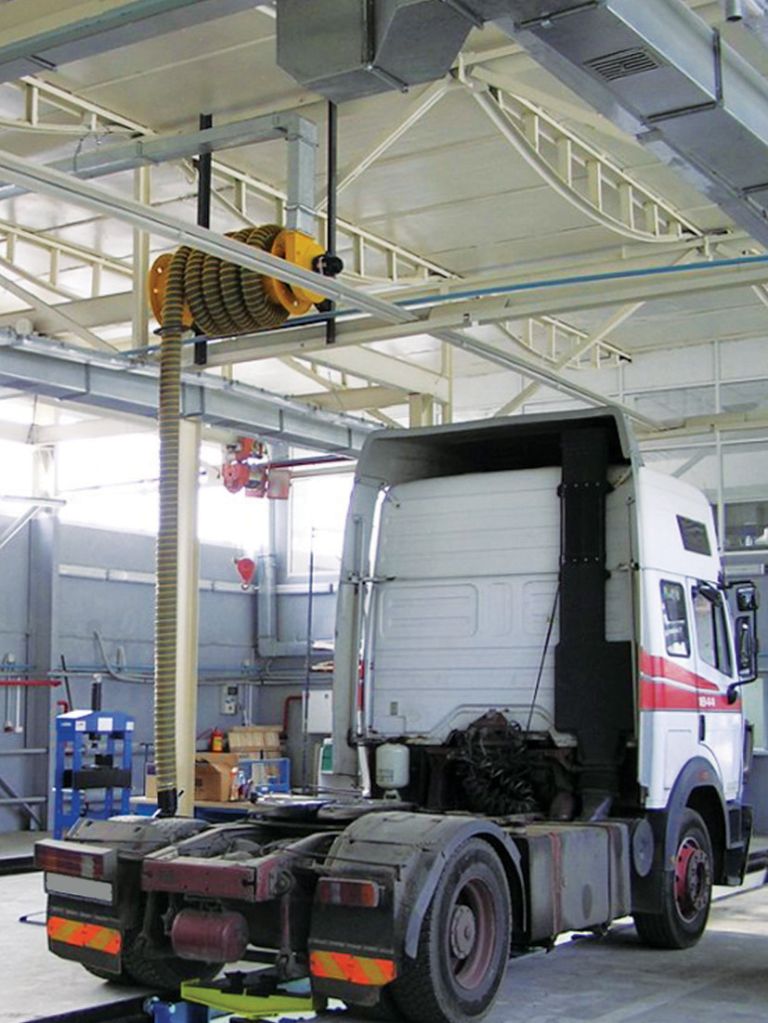

Механическая вытяжная катушка SER-P – это оптимальное и эффективное решение для удаления выхлопных газов на стационарных постах ремонта и обслуживания автотранспортных средств и других видов техники.

Катушка может работать как отдельное вытяжное устройство с индивидуальным вентилятором модели FA. Несколько катушек могут быть объединены в одну систему удаления выхлопных газов, подсоединенную к центральному вентилятору.

Когда катушка не используется, шланг намотан на барабан катушки, что позволяет полностью освободить рабочее пространство.

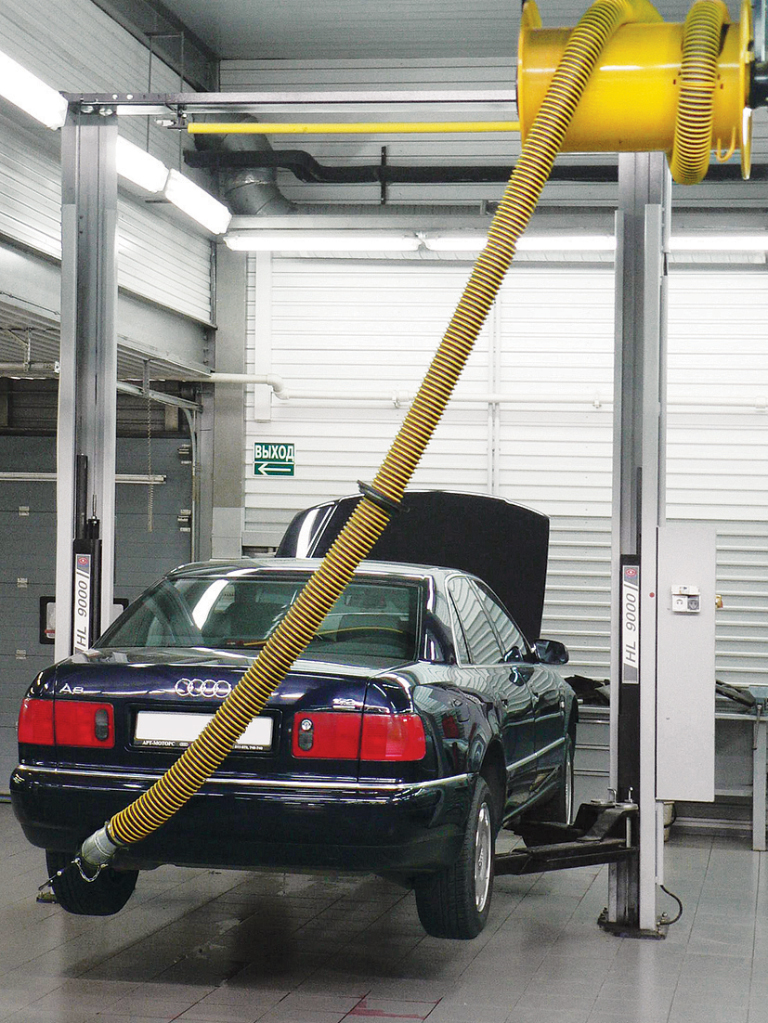

Для подсоединения к выхлопной трубе, шланг вытягивается вручную и автоматически фиксируется на заданной длине.

По окончании работ следует потянуть за шланг, и он самостоятельно скрутится на катушке, освободив рабочее место.

Способы монтажа

Вытяжная катушка может крепиться:

  • к стене
  • к потолку
  • к консоли (позволяет увеличить радиус действия)

Преимущества

  • Полное удаление выхлопных газов из помещения
  • Экономия тепла и электроэнергии за счет удаления выхлопных газов непосредственно от выхлопной трубы по сравнению с общеобменной вентиляцией
  • Несколько катушек могут подключаться к одному вытяжному вентилятору. Вытяжной шланг намотан на барабан катушки и не загромождает рабочее пространство, не мешает проезду автомобилей и проходу обслуживающего персонала
  • Возможность обслуживания автомобилей с различным расположением и конфигурацией выхлопных труб
  • Использование в качестве привода надежной и долговечной пружины ленточного типа в сочетании со специально разработанным нашими конструкторами механизмом фиксации, позволяет плавно разматывать и сматывать вытяжной шланг и фиксировать его нужной точке
  • Жесткая рама катушки позволяет прочно закрепить ее на любой поверхности, что в сочетании с применением полимерного подшипника скольжения для вращения барабана, уменьшает зависимость работоспособности от некачественного монтажа, а именно, при некоторых перекосах в установке и креплении катушек
  • Вариации исполнений по габаритам и массе при сохранении производительности и качества изготовления.

Основные компоненты

  1. Барабан
  2. Стойка привода
  3. Стойка воздуховода
  4. Пружинный привод
  5. Балка
  6. Фланец, ⌀ 160 мм
  7. Вытяжной шланг*
  8. Резиновый стопор шланга
  9. Соединительный патрубок
  10. Вентилятор
  11. Вытяжная насадка*
  12. Подпружиненный стопор барабана

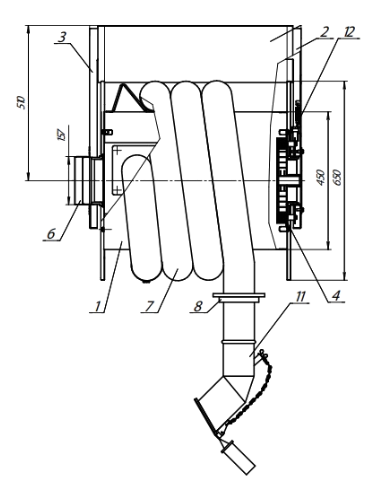

SER-P

Механическая вытяжная катушка SER-P 1

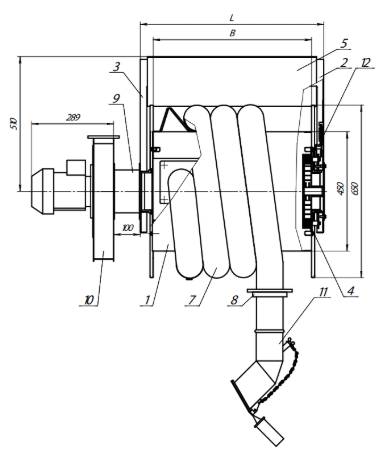

SER-P с вентилятором FA

Механическая вытяжная катушка SER-P 3

Крепление

Механическая вытяжная катушка SER-P 5

Артикул № Модель Вытяжной шланг Рекомендуемый расход
воздуха, м3/ч		 Масса (без шланга),
кг		 Габариты, мм
Диаметр, мм Длина, м D L L1 L2
5650 SER-P-75-5 75 5 270 42 73 764 602 600
5650 SER-P-75-7,5 75 7,5 42 764 602 600
5651 SER-P-75-10 75 10 45 914 752 750
5651 SER-P-75-12.5 75 12,5 45 914 752 750
5652 SER-P-100-5 100 5 540 42 98 764 602 600
5652 SER-P-100-7,5 100 7,5 42 764 602 600
5653 SER-P-100-10 100 10 54 914 752 750
5654 SER-P-100-12,5 100 12,5 53,5 1064 902 900
5655 SER-P-125-5 125 5 810 48 123 764 602 600
5656 SER-P-125-7,5 7,5 48 914 752 750
5657 SER-P-125-10 10 54 1064 902 900
5658 SER-P-125-12,5 12,5 55,5 1264 1102 1100
5659 SER-P-150-5 150 5 1080 48 148 914 752 750
5659 SER-P-150-7,5 7,5 48 914 752 750
5660 SER-P-150-10 10 54 1064 902 900
5661 SER-P-150-12,5 12,5 55,5 1264 1102 1100

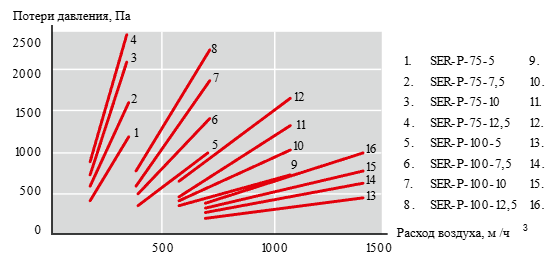

График потерь давления

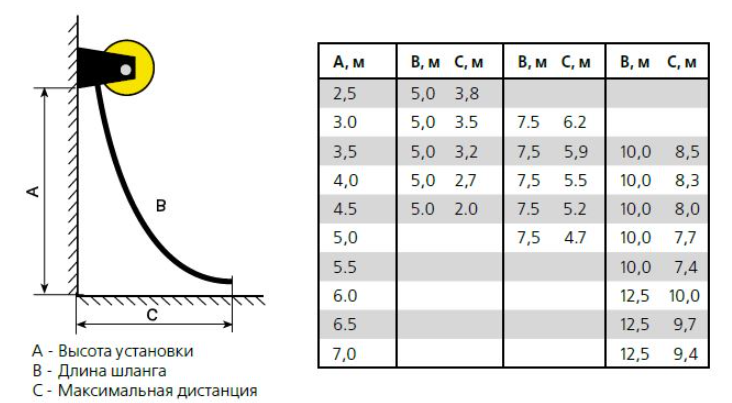

Зона обслуживания
