Моторизированная вытяжная катушка MER-P

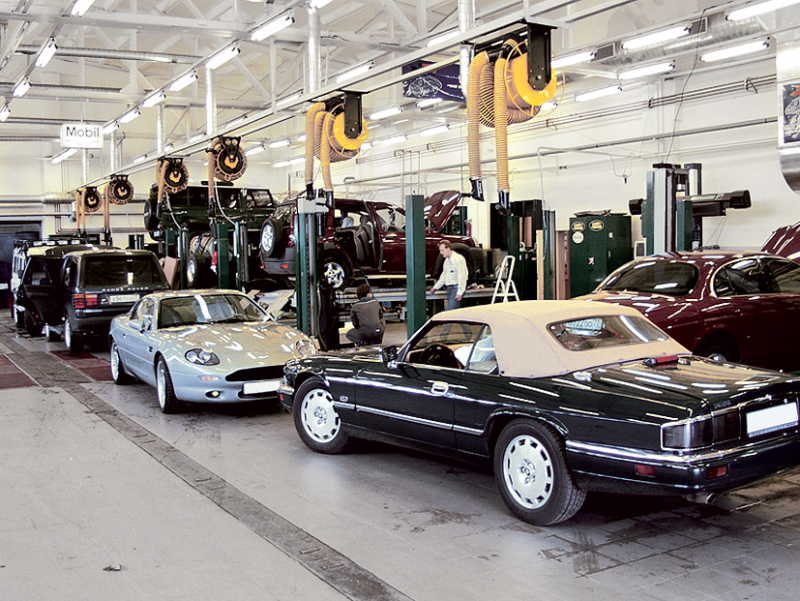

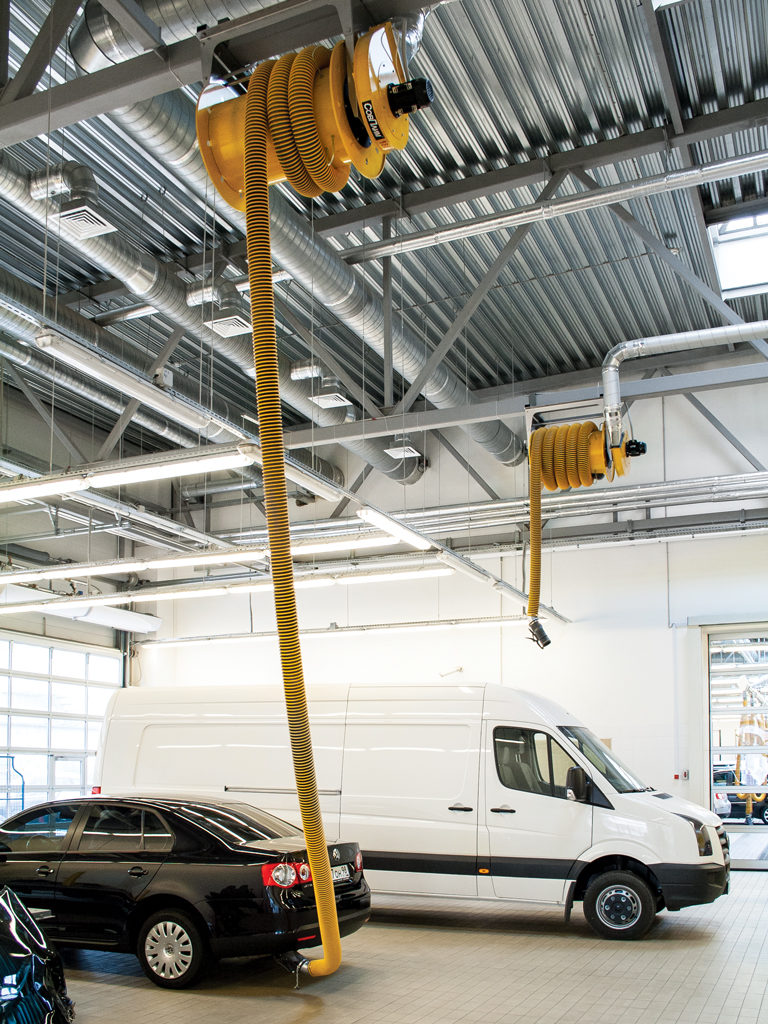

Вытяжные катушки MER-P с электроприводом идеально подходят для ремонтных зон грузовиков, автобусов и другого транспорта тяжелого назначения, а также для установки в гаражах с высокими потолками.
Вытяжная катушка состоит из рамы и барабана, на котором намотан вытяжной шланг с газоприемной насадкой (заказываются дополнительно). В комплект также может входить вентилятор (дополнительная опция).
Вращение барабана обеспечивает электрический привод.
Катушка может быть подключена к индивидуальному вентилятору или к центральному вентилятору, объединяющему несколько катушек.
Когда автомобиль не заведен, шланг свернут на катушке и не мешает работать.
Перед подсоединением к выхлопной трубе автомобиля шланг разматывается на необходимую длину при помощи настенного пульта управления электроприводом, входящего в комплект поставки. Дополнительно можно заказать пульт дистанционного управления электроприводом.
Электропривод позволяет фиксировать шланг на необходимом уровне и перемещать его за автомобилем на подъемнике. Смотать шланг обратно в катушку также легко.
Способы крепления вытяжной катушки:
- к стене
- к потолк
- к консоли (позволяет увеличить радиус действия)
Преимущества
- Применение качественного и надежного электропривода с большой грузоподъемностью (до 110кг.), позволяет использовать шланги большого диаметра и длины.
- Жесткая рама катушки позволяет прочно закрепить ее на любой поверхности, что в сочетании с применением полимерного подшипника скольжения для вращения барабана, уменьшает зависимость работоспособности от некачественного монтажа, а именно, при некоторых перекосах в установке и креплении катушек
- Использование в конструкции полимерного подшипника скольжения для вращения барабана, дополнительно увеличивает надежность и срок службы катушки
- Катушки оснащаются специализированными вытяжными шлангами собственного производства, необходимой термостойкости (от 150 до 600 град), диаметра (100 – 200мм) и длины (до 15м), в зависимости от двигателей обсуживаемой техники, высоты крепления катушки и требуемой зоны обслуживания
- Применение элементов автоматики (микровыключатели MSR и пульт управления вентилятором PU F) обеспечивает автоматическое включение/выключение вентилятора при вращении барана катушки
- Использование автоматической вентиляционной системы с изменением скорости вращения вытяжного вентилятора позволяет существенно снизить расход электроэнергии, шум вентилятора, и потери тепла. Запуск и остановка вентилятора, а также изменение его производительности происходит полностью автоматически
- Износостойкая порошковая покраска корпуса катушки в течение многих лет сохраняет внешний вид и защищает от воздействия агрессивных сред
- Возможность покраски в требуемый заказчиком цвет

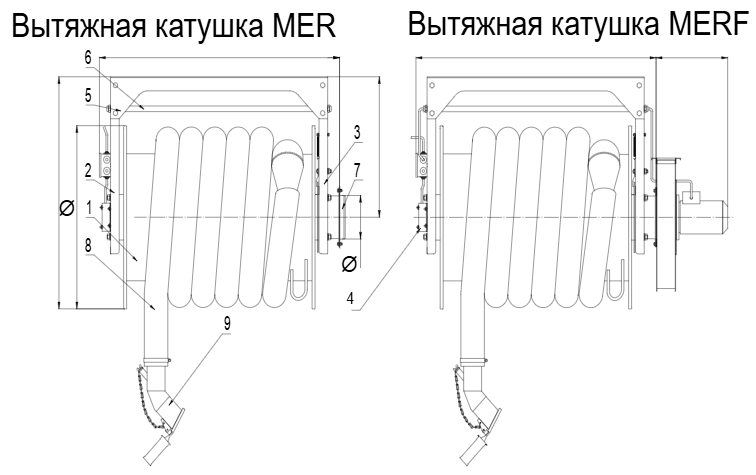

Основные компоненты
- Барабан
- Стойка электропривода
- Стойка воздуховода
- Электропривод
- Балка
- Стяжка
- Выходной патрубок Ø160 мм
- Шланг вытяжной (заказывается дополнительно)
- Газоприемная насадка (заказывается дополнительно)
| Артикул № | Модель | Вытяжной шланг | Рекомендуемый расход воздуха, м3/ч | Масса (без шланга), кг | ||
| Диаметр, мм | Длина, м | MER | MERF | |||
| 6675 5674 |
MER-P-75-5/7,5 MERF-P-75-5/7,5 |
75 | 5; 7,5 | 270 | 43 | 60,5 |
| 6675 5674 |
MER-P-75-10/12,5 MERF-P-75-10/12,5 |
75 | 10; 12,5 | 270 | 44,5 | 62 |
| 6676 5676 |
MER-P-100-5/7,5 MERF-P-100-5/7,5 |
100 | 5; 7,5 | 370 | 43 | 60,5 |
| 6676 5676 |
MER-P-100-10 MERF-P-100-10 |
100 | 10 | 370 | 44,5 | 62 |
| 6677 5678 |
MER-P-100-12,5 MERF-P-100-12,5 |
100 | 12,5 | 370 | 46 | 63,5 |
| 6678 5679 |
MER-P-125-5 MERF-P-125-5 |
125 | 5 | 600 | 43 | 64,6 |
| 6678 5679 |
MER-P-125-7,5 MERF-P-125-7,5 |
125 | 7,5 | 600 | 45 | 66,6 |
| 6679 5681 |
MER-P-125-10 MERF-P-125-10 |
125 | 10 | 600 | 46 | 67,6 |
| 6680 5682 |
MER-P-125-12,5 MERF-P-125-12,5 |
125 | 12,5 | 600 | 49 | 70,6 |
| 6681 5683 |
MER-P-150-5 MERF-P-150-5 |
150 | 5 | 800 | 45 | 66,6 |
| 6681 5683 |
MER-P-150-7,5 MERF-P-150-7,5 |
150 | 7,5 | 800 | 49 | 70,6 |
| 6682 5684 |
MER-P-150-10 MERF-P-150-10 |
150 | 10 | 800 | 54 | 75,6 |
| 6683 5685 |
MER-P-150-12,5 MERF-P-150-12,5 |
150 | 12,5 | 800 | 55,5 | 77,1 |
| 6105 5155 |
MER-P-200-10/12,5 MERF-P-200-10/12,5 |
200 | 10; 12,5 | 1200 | 65 | 86.6 |

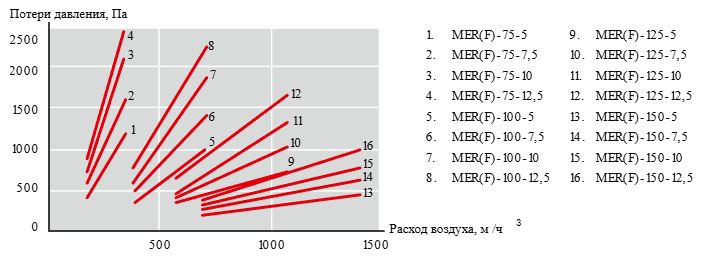

График потерь давления

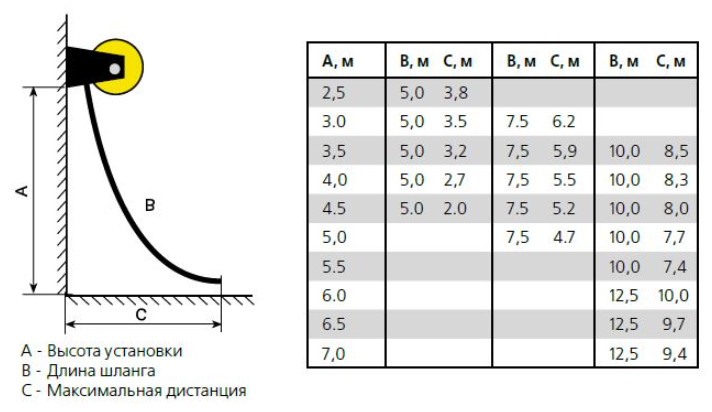

Зона обслуживания
