Принцип работы

Сыпучий материал поступает из вышерасположенного бункера через верхний фланец устройства в шлюзы, образованные лопастями. При включении электродвигателя редуктор передаёт вращательное движение на вал.

Лопасти начинают вращаться и перемещают материал к выходному фланцу, откуда под действием силы тяжести происходит выгрузка в следующий участок технологической линии. При этом четыре лопасти ротора всегда находятся в соприкосновении с корпусом изделия, что позволяет минимизировать подсос воздуха.

Условия эксплуатации

Устройство рассчитано на продолжительную работу как в закрытых помещениях, так и на открытом воздухе при следующих условиях:

температура окружающей среды от плюс 5 °С до плюс 40 °С для исполнений без теплоизоляции;

температура окружающей среды от минус 40 °С до плюс 40 °С для теплоизолированного исполнения (WP2);

относительной влажности не более 80 % при 25 ºС;

фракционный состав перемещаемого материала – до 5 мм;

температура транспортируемой среды – до плюс 80 °С для стандартного исполнения, до плюс 250 °С для исполнения HT.

Технические характеристики

Наименование параметра или характеристики	Значение параметра
Размер выгружного отверстия, мм	200х200
Производительность, л/мин	125*
Объём рабочей зоны, л	6,7
Передаточное отношение редуктора, i	40
Напряжение питания, В	400
Частота вращения ротора, об/мин	23
Номинальное число оборотов эл. двигателя, об./мин	900

* Производительность указана при заполнении рабочей зоны устройства на 80 %.

Модельный ряд

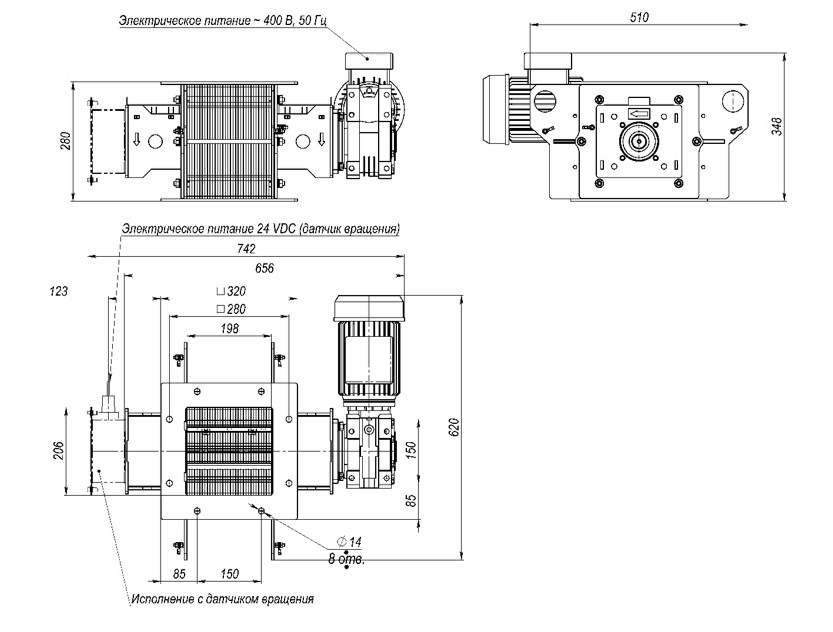

Код	Модель	Покрытие	Габаритные размеры, мм	Потребляемая мощность, кВт	Масса, кг
6702	RV-200	Без опций	620х656х348	0,55	78
6722	RV-200-RS	С датчиком вращения	620х742х348		80
6704	RV-200-CRC	Химически стойкая покраска	620х656х348		78
6724	RV-200-CRC-RS	С датчиком вращения, химически стойкая покраска	620х742х348		80
6703	RV-200-WP2.4	С теплоизоляцией, атмосферостойкая покраска	678х932х434	0,65	92
6723	RV-200-WP2.4-RS	С датчиком вращения, с теплоизоляцией, атмосферостойкая покраска	678х932х434		94
6720	RV-200-WP2-CRC	С теплоизоляцией, химически стойкая покраска	678х932х434		92
6725	RV-200-WP2-CRC-RS	С датчиком вращения, с теплоизоляцией, химически стойкая покраска	678х932х434		94
6721	RV-200-WP2-HT	С теплоизоляцией, термостойкая покраска	720х698х446		87
6726	RV-200-WP2-HT-RS	С датчиком вращения, с теплоизоляцией, термостойкая покраска	720х786х446		89

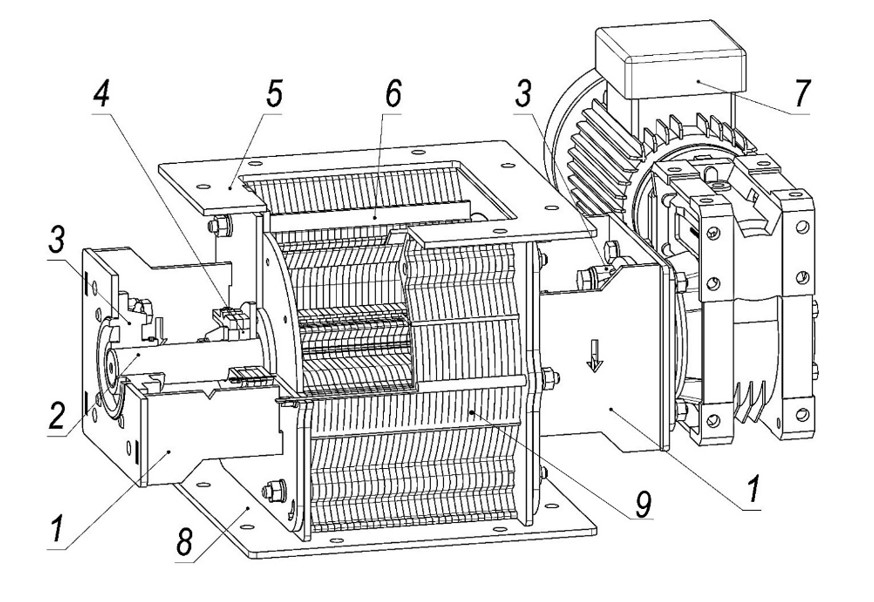

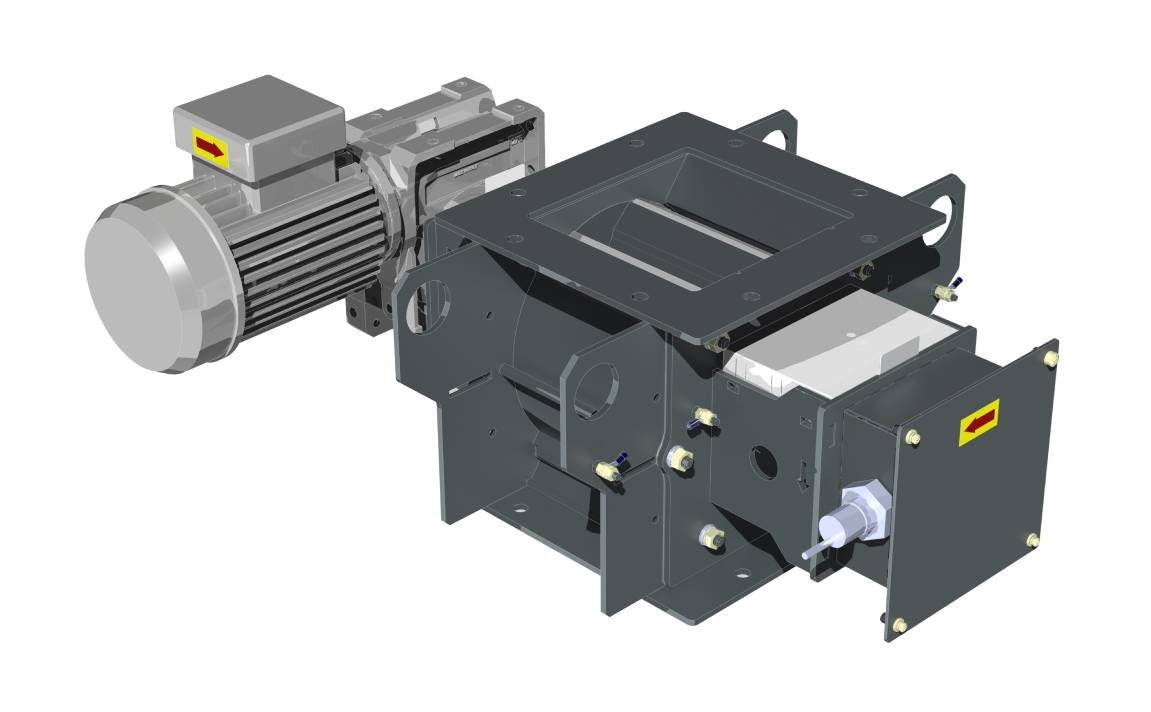

Конструкция

Устройство представляет собой стальной корпус цилиндрической формы с приваренными к нему верхним и нижним фланцами для крепления к технологическому оборудованию. На торцевых частях корпуса предусмотрены боковые крышки с подшипниковыми узлами, в которых вращается вал ротора.

В качестве привода используется червячный мотор-редуктор. Направление вращения ротора указывается стрелкой на боковых крышках. Ротор состоит из вала, лопастей и торцевых дисков.

Лопасти позволяют разделить объем рабочей зоны на 8 частей (шлюзы). Каждая лопасть окантована заменяемыми эластичными пластинами для улучшения герметичности устройства. Для уменьшения подсоса атмосферного воздуха в местах примыкания вала ротора к корпусу применяется уплотнение.
