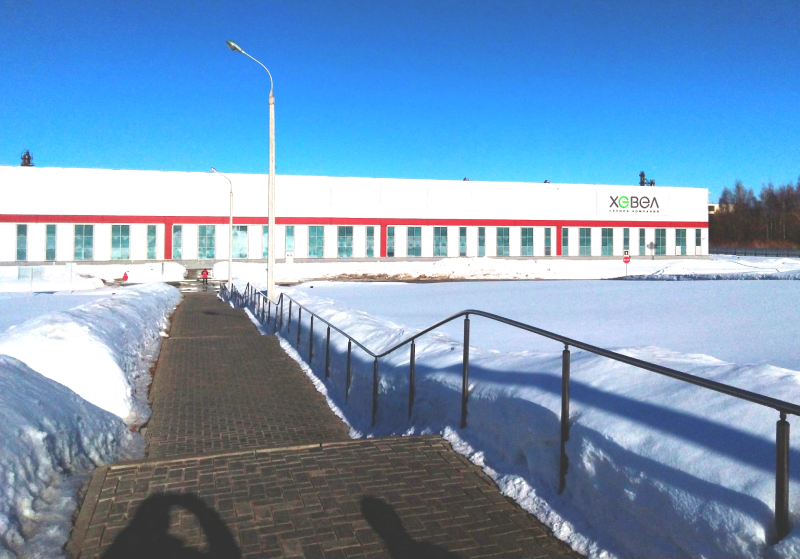

ООО «Хевел»
Адрес: г. Новочебоксарск, Чувашская Республика, Россия

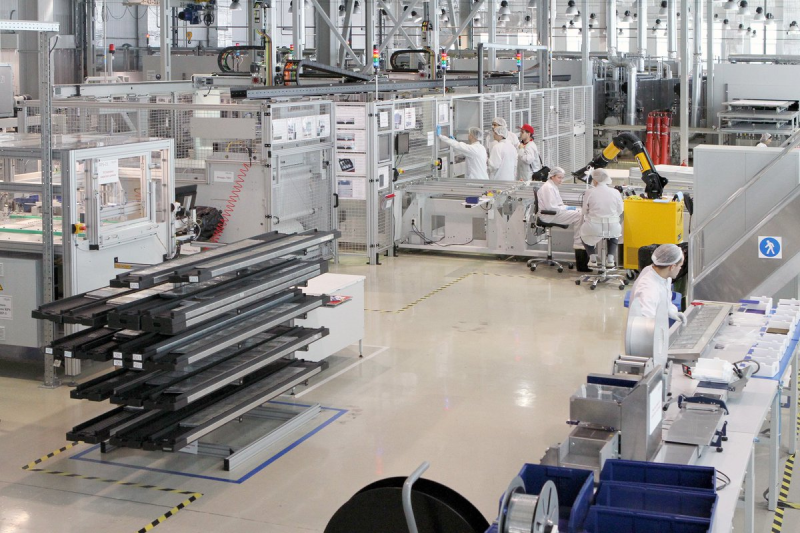

Процесс: Роботизированный участок очистки технологического оборудования
Поставленное оборудование: Система лазерной очистки MADETRON.CZ TRON 500W, промышленный пылесос Sibilia SM2
Описание задачи
В связи с возросшими объемами производства возникла необходимость в дополнительном оборудовании для очистки технологических приспособлений. Рассматривались два способа очистки ультразвуковой и лазерный. В результате выбор был сделан с пользу лазерной очистки благодаря ее экономической эффективности, экологичности и мобильности.
Система лазерной очистки предназначена для бесконтактного удаления тонкого слоя оксида индия-олова (ITO), который осаждается на поверхности паллет из нержавеющей стали в ходе магнетронного напыления (PVD). Паллеты служат для размещения кремниевых пластин в ходе производства фотоэлектрических модулей при нанесении электропроводящего слоя. Очистка должна происходить без нарушения морфологии поверхности паллет и уменьшения их толщины.
Кроме того, оборудование должно позволять бесконтактно очищать поверхности различных материалов от ржавчины, краски, жира и других видов загрязнения.
Результат
После выполнения монтажных и пуско-наладочных работ были проведены испытания система лазерной очистки на предмет достижения гарантированных показателей по скорости и качеству очистки.
Подробности процесса
Удаление тонкого слоя оксида индия-олова (ITO), который осаждается на поверхности паллет из нержавеющей стали в ходе магнетронного напыления (PVD). Паллеты служат для многократного размещения кремниевых пластин в ходе производства фотоэлектрических модулей при нанесении электропроводящего слоя. Очистка должна происходить без нарушения морфологии поверхности паллет и уменьшения их толщины.
В сравнении с существующей ультразвуковой установкой:
- существенно сократилось энергопотребление;
- снизилось количество подготовительных мероприятий (предварительный монтаж – демонтаж отдельных частей) и как следствие сократилось общее время, затрачиваемое на очистку оборудования;
- уменьшились затраты на утилизацию продуктов очистки;
- повысилась экологическая безопасность работ.
Образующийся в ходе очистки дым удаляется с помощью промышленного пылесоса SM2, подключенного к лазерной головке.
