Завод по производству сахара

Процессы:

• Пылеудаление сахаросушильного отделения и прилегающих конвейерных галерей

Вредные и опасные производственные факторы:

• Пыль, образующаяся при технологическом процессе сушки сахара — взрывопасно

Место установки:

• Помещения растарки биг-бэгов

Описание решения

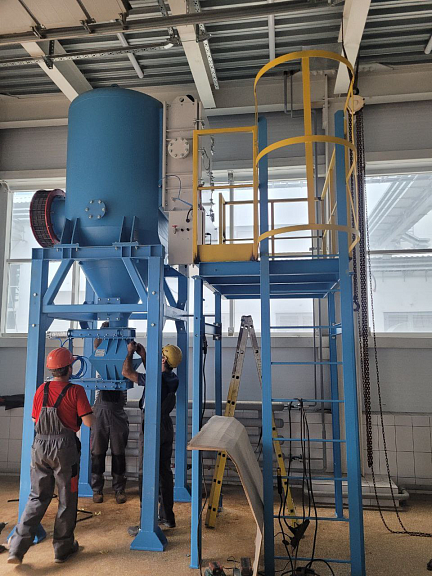

По запросу клиента была разработана система пылеудаления сахаросушильного отделения и прилегающих конвейерных галерей от пыли, образующейся при технологическом процессе сушки сахара. Оборудование системы пылеудаления установлено стационарно, на полу помещения растарки биг-бэгов.

В состав установки пылеудаления входит:

• Фильтр – сепаратор SFV-100-EX, оснащенный клапаном сброса взрывного давления, для предотвращения деформации или уничтожения корпуса, при нештатной ситуации (эффективность очистки — 99,95%);
• Высоковакуумный блок VPR-185-EX;
• Клапан B-Flap-100, для предотвращения распространения взрыва по системе трубопровода.

Фильтрация и выгрузка материала

Очистка фильтровальных элементов в фильтре производится импульсами сжатого воздуха давлением 5 бар. Для контроля за наполнением бункера фильтра предусмотрен датчик уровня.

Разгрузка производится путем периодического сброса накопленного материала, либо по команде со шкафа управления. Принцип выгрузки собранного материала — ссыпание посредством двух попеременно открывающихся шиберов с пневмоприводом, через промежуточную камеру, в Биг-Бэг установленный под фильтром.

Режим работы вакуумной системы

В качестве пылеуборочного инструмента предусмотрены шланги ⌀50 и ⌀70 с переходниками и насадками. Подключение шлангов производится по месту уборки, через клапаны диаметром 70 мм, вручную.

Максимальное одновременное число работающих точек подключения, для пылеуборки — 2, при работе аксессуарами ⌀50 и 1, при работе аксессуарами ⌀70, общее количество точек по проекту — 78 шт. Максимальная длина шлангов, для выполнения работ, не должна превышать 10 м. Для более удобной эксплуатации, рекомендуется применять шланги длиной 5-7,5 м.

Участки трубопроводов соединяются специальными хомутами с полиуретановой вставкой, что дает возможность быстрого демонтажа для прочистки, в случае возникновения засора. Вся система пылеуборки заземлена и исключает образование искры на всех этапах движения собираемого материала.

Автоматизация вакуумной системы пылеуборки (АСУ ТП)

Главный щит управления предусматривает возможность управления, контроль работы, защиту от повреждения и индикацию по всем эксплуатационным режимам работы системы. Так же проектом предусмотрены выносные пульты управления системой пылеуборки, установленные в местах наиболее удобных для удаленного запуска системы.
