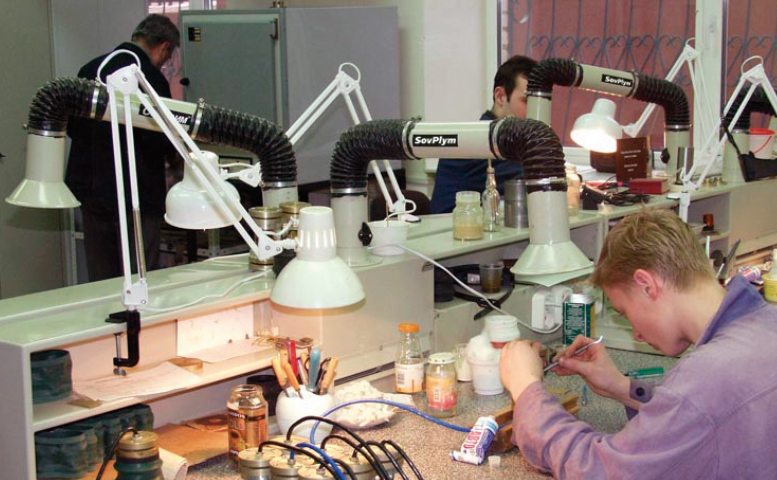

Настольное вытяжное устройство DELI
Настольное вытяжное устройство для удаления дымов пайки, легких видов сварки, испарений химических реактивов, масляных туманов, мелкодисперсной пыли и других вредных веществ от локального источника выделения.
В зависимости от модели может крепиться струбциной к столу или врезаться в столешницу, а также с помощью кронштейна – к стене или балке-стойке PA.
Области применения

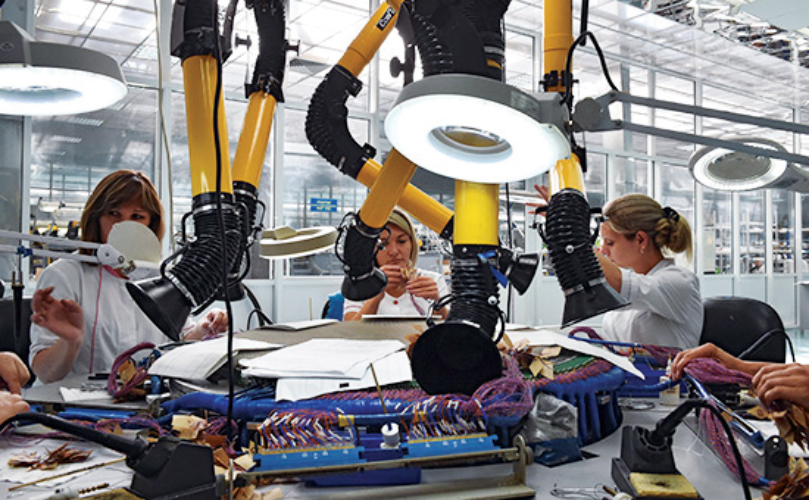

- Участки пайки и лужения
- Электротехническая промышленность

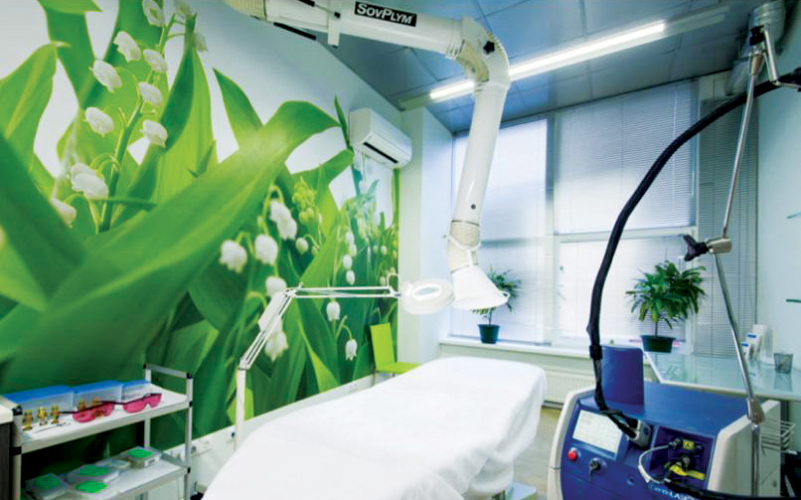

- Фармацевтика, медицина, зубопротезирование
- Пищевая промышленность
- Химическая промышленность
- Точное машиностроение
- Ювелирные производства
- Реставрационные мастерские
Устройство рассчитано на продолжительную работу в закрытых помещениях при следующих условиях:
- температура окружающей среды от плюс 5 до плюс 45 °С
- относительная влажность не более 80 % при плюс 25 °С;
- температура перемещаемого воздушного потока не должна превышать плюс 80 °С.
Особенности и преимущества
- Полая конструкция воздуховодов
- Различные варианты крепления (настольное, настенное с помощью кронштейна)
- Большой выбор типоразмеров
- Газовый амортизатор
- Встроенная заслонка
- Два типа вытяжных воронок (у модели DELI-75)
- Струбцина для крепления к столу (у модели DELI-75)
- Прочная и износостойкая конструкция
| Артикул № | Модель | Длина, м | Ø Диаметр, мм | Рекомендуемый расход воздуха, м3/ч | Высота установки, м |
| 5383 | Deli-75-07 | 0,7 | 75 | 125–250 | 0,7–1,0 |
| 5347 | Deli-75-10S | 1,0 | 75 | ||
| 5349 | Deli-75-15S | 1,5 | 75 | ||
| 5348 | Deli-75-10H | 1,0 | 75 | ||
| 5350 | Deli-75-15H | 1,5 | 75 | ||
| 5381 | Deli-100-15S | 1,5 | 100 | 250–500 | 0,7–1,0 |
| 5382 | Deli-100-15H | 1,5 | 100 | ||
| 5384 | Deli-125-2S | 2,0 | 125 | 500–700 | 1,0–2,0 |
| 5385 | Deli-125-3S | 3,0 | 125 | ||
| 5386 | Deli-125-2H | 2,0 | 125 | ||
| 5387 | Deli-125-3H | 3,0 | 125 |

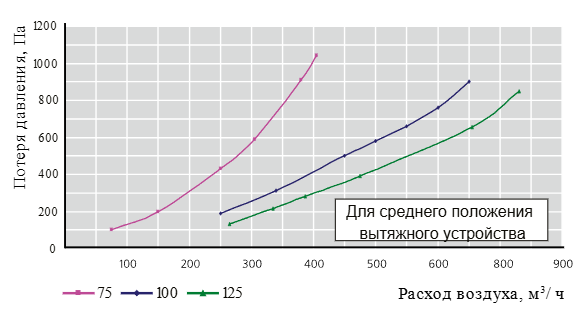

График потери давления

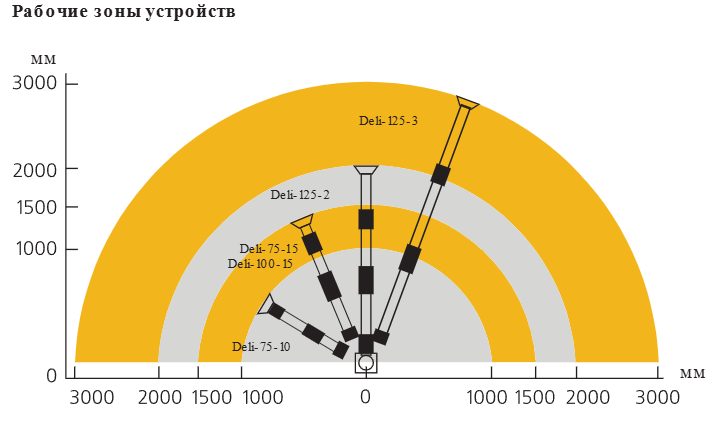

Зона охвата
Комплект поставки
| Модель | Положение относительно кронштейна Способ крепления |
Комплект поставки |
| Deli-75-07 | Над кронштейном либо под ним (универсальное) 1. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна 2. К краю стола — с помощью струбцины и кронштейна 3. К горизонтальной поверхности стола с врезкой отверстия (кронштейн и струбцина демонтируется) |
1. Два типа воронок: круглая конусная и прямая рожковая 2. Кронштейн для на настенного крепления 3. Струбцина для крепления к краю стола 4. Регулирующая заслонка 5. Без газового амортизатора |
| Deli-75-10S | Над кронштейном 1. К краю стола — с помощью струбцины и кронштейна 2. К горизонтальной поверхности стола с врезкой отверстия (кронштейн и струбцина демонтируется) 3. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна |
1. Два типа воронок: — круглая конусная Ø130 мм — прямая рожковая Ø75 мм 2. Кронштейн для на настенного крепления 3. Струбцина для крепления к краю стола 4. Регулирующая заслонка 5. Газовый амортизатор |
| Deli-75-15S | ||
| Deli-75-10H | Под кронштейном 1. К стене и аналогичным вертикальным поверхностям, либо опорам — с помощью кронштейна |
1. Два типа воронок: — круглая конусная Ø130 мм — прямая рожковая Ø75 мм 2. Кронштейн для на настенного крепления 3. Регулирующая заслонка 4. Газовый амортизатор |
| Deli-75-15H | ||
| Deli-100-15S | Над кронштейном 1. К горизонтальной поверхности стола с врезкой отверстия (кронштейн демонтируется) 2. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна |
1. Круглая конусная воронка Ø200 мм 2. Кронштейн для на настенного крепления 3. Регулирующая заслонка 4. Газовый амортизатор |
| Deli-100-15H | Под кронштейном 1. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна |
|
| Deli-125-2S | Над кронштейном 1. К горизонтальной поверхности стола с врезкой отверстия (кронштейн демонтируется) 2. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна 3. На пол, стену либо потолок с помощью балки стойки РА-110 или РА-220 |
1. Круглая конусная воронка Ø230 мм 2. Кронштейн для на настенного крепления 3. Регулирующая заслонка 4. Газовый амортизатор (1 или 2 шт.) |
| Deli-125-3S | ||
| Deli-125-2H | Под кронштейном 1. К стене и аналогичным вертикальным поверхностям либо опорам — с помощью кронштейна 2. На пол, стену либо потолок с помощью балки стойки РА-110 или РА-220 |
|
| Deli-125-3H |

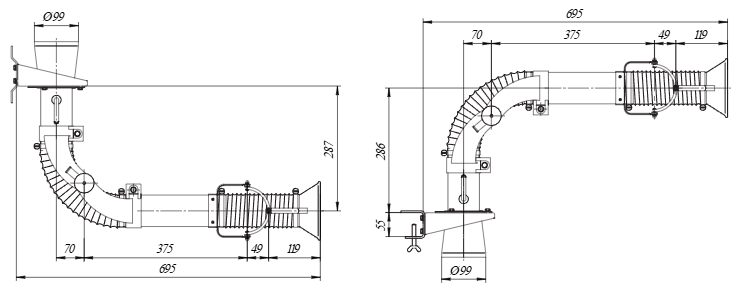

Вытяжное устройство DELI-75-07 (укороченное)

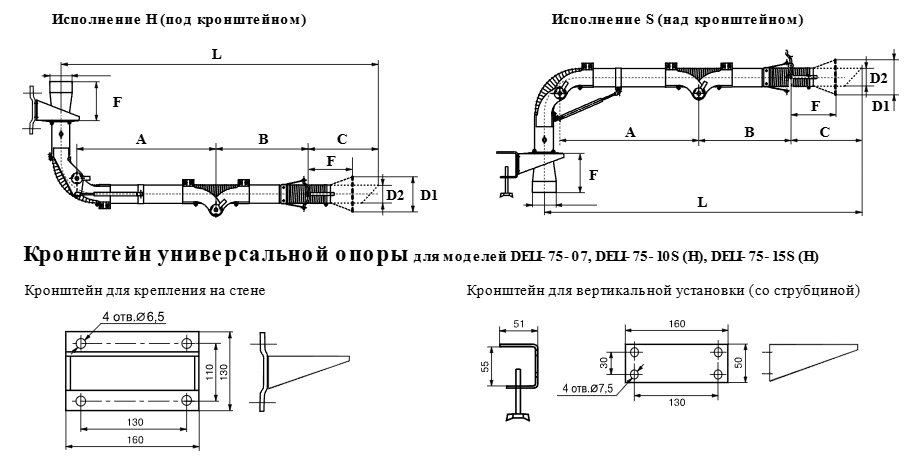

Вытяжные устройства DELI-75-10S (H), DELI-75-15S (H)
| Модель | L, мм | A, мм | B, мм | C, мм | D1, мм | D2, мм | E, мм | F, мм |
| DELI-75-10S | 1275 | 542 | 424 | 241 | 130 | 75 | 152 | 115 |
| DELI-75-15S | 1565 | 622 | 634 | 241 | 130 | 75 | 152 | 115 |
| DELI-75-10H | 1275 | 542 | 424 | 241 | 130 | 75 | 153 | 115 |
| DELI-75-15H | 1565 | 622 | 634 | 241 | 130 | 75 | 153 | 115 |

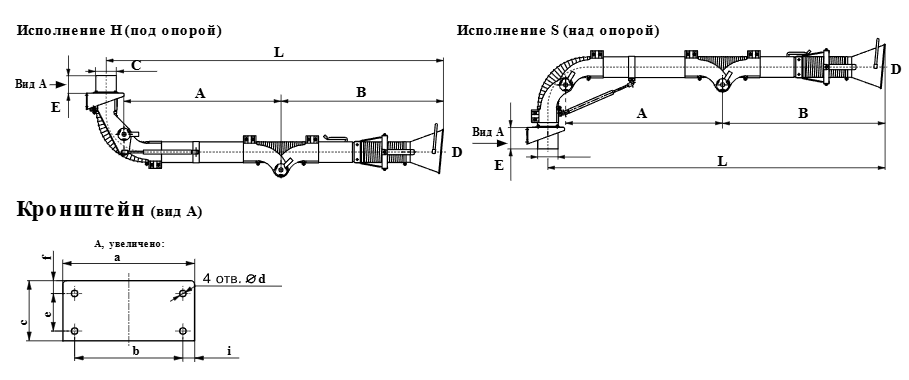

Вытяжные устройства DELI-100-15S (H), DELI-125-2S (H), DELI-125-3S (H)
| Модель | L, мм | A, мм | B, мм | C, мм | D, мм | E, мм | a, мм | b, мм | c, мм | d, мм | e, мм | f, мм | i, мм |
| DELI-100-15S | 1670 | 749 | 836 | 100 | 200 | 100 | 175 | 144 | 80 | 8,5 | 50 | 17 | 15,5 |
| DELI-100-15H | 1670 | 749 | 836 | 100 | 200 | 100 | 175 | 144 | 80 | 8,5 | 50 | 17 | 15,5 |
| DELI-125-2S | 2000 | 929 | 641 | 125 | 230 | 100 | 310 | 270 | 140 | 13 | 100 | 20 | 20 |
| DELI-125-3S | 3000 | 929 | 641 | 125 | 230 | 100 | 310 | 270 | 140 | 13 | 100 | 20 | 20 |
| DELI-125-2H | 2000 | 1458 | 1113 | 125 | 230 | 100 | 310 | 270 | 140 | 13 | 100 | 20 | 20 |
| DELI-125-3H | 3000 | 1458 | 1113 | 125 | 230 | 100 | 310 | 270 | 140 | 13 | 100 | 20 | 20 |
