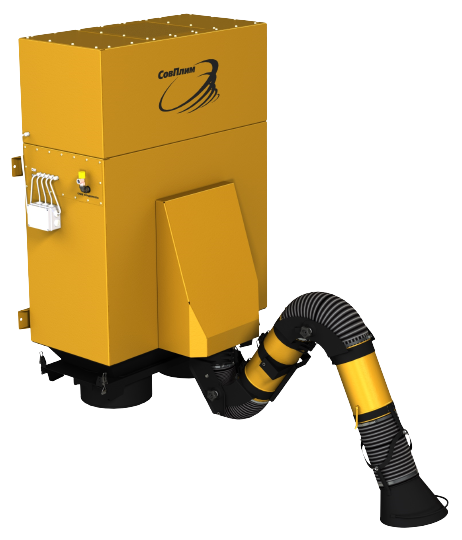

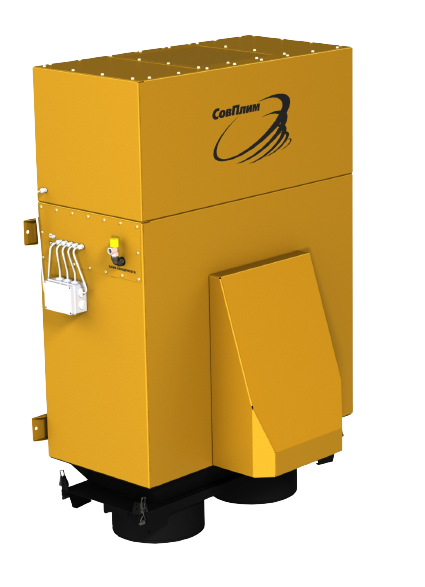

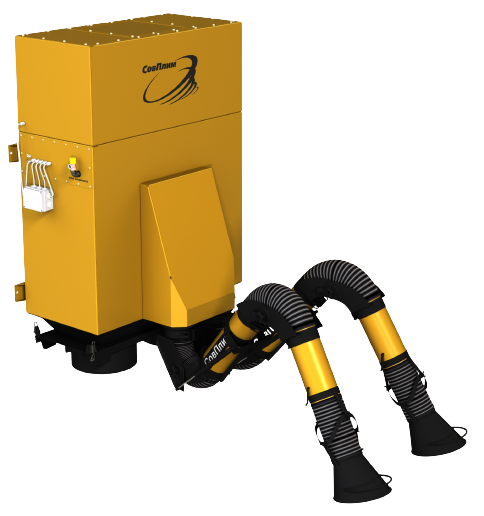

Навесной самоочищающийся фильтр НМСФ-2
Настенный механический самоочищающийся фильтр НМСФ с вертикальными картриджами для процессов сварки, зачистки и других видов пыли с начальной концентрацией до 2 г/м3.
Фильтр предназначен для очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.
Комплектуется встроенным вентилятором в шумопоглощающем кожухе. Не требует установки глушителя шума благодаря особой конструкции выходного патрубка. Очищенный воздух направляется строго вверх, что исключает сквозняки и обеспечивает комфортные условия для персонала. Агрегаты НМСФ выпускаются в исполнениях: для подключения одного либо двух вытяжных устройств 160 мм или одного устройства 200 мм. Предусмотрен вариант крепления фильтров на стандартной напольной подставке.
Области применения
- Сварочные процессы
- Зачистка, шлифовка, обработка поверхностей
Ограничения
Окружающая среда и очищаемый воздух не должны быть взрывоопасными и содержать агрессивные вещества и газы, а также пыль склонную к тлению и самовозгоранию.
Преимущества
- Различные варианты установки — навесная конструкция для экономии пространства, напольная подставка для установки фильтра в любом месте.
- Отдельный шкаф управления для монтажа в удобном месте
- 4 типа фильтрующих тканей для различных применений
- Вертикальное расположение фильтрующих картриджей
- Быстрая и простая замена фильтрующих картриджей
- Надежная вставка рассекатель вместо вращающихся сопел
- Крепление вытяжных устройств непосредственно к фильтру
- Удобная и безопасная система отсоединения пылесборников
- Интеллектуальная система очистки с Δр-функцией
- Наличие моделей со встроенным компрессором
- Низкий уровень шума встроенного вентилятора
- Влагомаслоотделитель с редуктором и манометром в комплекте (для моделей без компрессора)
- Новый контроллер управления с текстовым дисплеем
- Цифровая индикация загрязненности картриджа на дисплее
- Светозвуковая сигнализация
Комплект поставки
- Пульт управления с дисплеем, контроллером с ΔP-функцией и встроенным электронным дифференциальным манометром, пускателем с тепловым реле;
- Вентилятор в шумопоглощающем кожухе;
- Пылесборник подвесной, емкость 22 л. — 2 шт;
- Картридж фильтрующий, 12 м² — 2 шт;
- Влагомаслоотделитель для сжатого воздуха с регулятором давления и манометром;
- Встроенный компрессор (в моделях с индексом «К»).
Блок входной:
- с двумя отверстиями Ø160 мм для KUA-M-XH(L) (в моделях НМСФ-2х160 и НМСФ-2х160-К);
- с одним отверстием Ø200 мм для KUA-200-XH(L) (в моделях НМСФ-200 и НМСФ-200-К);
Не входит в комплект поставки (заказывается отдельно):
Вытяжные устройства:
- Ø160 мм — 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
- Ø200 мм — 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
Патрубки (если вытяжные устройства крепятся рядом с фильтром):
- ПБ-160 – 2 шт. (в моделях НМСФ-2х160 и НМСФ-2х160-К);
- ПБ-200 – 1 шт. (в моделях НМСФ-200 и НМСФ-200-К);
Компрессор сжатого воздуха (в моделях без индекса «К»).
| Параметр/Модель | НМСФ-2х160 | НМСФ-2х160-К | НМСФ-200 | НМСФ-200-К |
| Максимальный расход воздуха, м³/ч* | 2400 | |||
| Входная концентрация пыли, г/м³ | ≤ 2 | |||
| Площадь фильтрующей поверхности, м² | 24 (2 х 12м²) | |||
| Количество фильтрующих картриджей, шт. | 2 | |||
| Напряжение питания фильтра, В/Гц/Ф | 400/50/3 | |||
| Мощность двигателя встроенного вентилятора, кВт | 4,0 | |||
| Мощность двигателя встроенного безмасляного компрессора, кВт | — | 0,5 | — | 0,5 |
| Мощность пульта управления, кВт | 0,1 | |||
| Макс. расход сжатого воздуха, л/мин. свободного воздуха: | ||||
| — заводская настройка (1 имп./мин.) | 90 | — | 90 | — |
| — ручная настройка (до 3 имп./мин.) | 270 | — | 270 | — |
| Давление подаваемого сжатого воздуха (рабочее), МПа (бар) |
0,5–0,55 (5,0–5,5) |
— | 0,5–0,55 (5,0–5,5) |
— |
| Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1 | [2 : 3 : 0] | — | [2 : 3 : 0] | — |
| Класс фильтрации: по ГОСТ Р ЕН 779-2014 (DIN EN 779-93) по DIN EN 60335-2-69 |
F9 М |
|||
| Уровень шума не более, дБА | 75 | |||
| Емкость пылесборника / Количество пылесборников, л/шт. | 22 / 2 | |||
| Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013) | IP54 | |||
| Режим работы | продолжительный | |||
| Тип компрессора | — | безмасляный | — | безмасляный |
| Диаметр входных патрубков, мм / кол-во | 160 (2 шт.) | 200 (1 шт.) | ||
| Габаритные размеры, Д х Ш х В, мм | 1376х893х1905 | 1329х893х1905 | 1376х893х1905 | 1329х893х1905 |
| Масса фильтра не более, кг (без вытяжного устройства) | 240 | 260 | 240 | 260 |
Модельный ряд НМСФ-2
| Эскиз | Код | Модель фильтра | Тип картриджа |
 |
501169 | НМСФ-2х160-T12 | CART-T12 |
| 501161 | НМСФ-2х160-K-T12 | ||
| 501171 | НМСФ-2х160-D12 | CART-D12 | |
| 501163 | НМСФ-2х160-K-D12 | ||
| 501172 | НМСФ-2х160-C12 | CART-C12 | |
| 501164 | НМСФ-2х160-K-C12 | ||
| По запросу | НМСФ-2х160-TC12 | CART-TC12 | |
| По запросу | НМСФ-2х160-K-TC12 | ||
 |
501173 | НМСФ-200-T12 | CART-T12 |
| 501165 | НМСФ-200-К-T12 | ||
| 501175 | НМСФ-200-D12 | CART-D12 | |
| 501167 | НМСФ-200-К-D12 | ||
| 501176 | НМСФ-200-C12 | CART-C12 | |
| 501168 | НМСФ-200-К-C12 | ||
| По запросу | НМСФ-200-ТC12 | CART-TC12 | |
| По запросу | НМСФ-200-К-ТC12 |
Устройство и принцип работы
Фильтр представляет собой навесную сборную установку, которая включает в себя:
металлический корпус, разделенный внутренней перегородкой на камеры неочищенного и очищенного газа, предназначенный для вертикального размещения двух фильтровальных элементов;
цилиндрический фильтровальный элемент с гофрированной (складчатой) фильтрующей поверхностью, которая дополнительно имеет синусоидальное тиснение, обеспечивающее высокую эффективность отделения частиц пыли с поверхности фильтрующего материала при встряхивании, а также предотвращает уменьшение активной площади фильтрации из-за смыкания стенок гофр за счет разрежения работающего вентилятора;
автоматическую систему регенерации картриджей, не требующую остановки вентилятора (очистка картриджей осуществляется при помощи обратной продувки импульсами сжатого воздуха);
встроенный безмасляный компрессор (модели НМСФ-2ХХХ-К) для обслуживания рабочих мест, не оснащенных сетью сжатого воздуха;
встроенный вентилятор в шумопоглощающем корпусе, с выходом очищенного воздуха вверх, исключающим дискомфорт для персонала из-за образования сквозняков.
Фильтр управляется пультом управления, который оснащен специальным контроллером с ΔР-функцией.
Контроллер запускает очистку картриджей при достижении определённого значения перепада давления. Пульт управления в форме металлического шкафа устанавливается отдельно от фильтра (рядом с ним) в доступном для персонала месте.
Фильтры специально спроектированы для совместной работы с вытяжными устройствами серии KUA производства АО «СовПлим», которые крепятся непосредственно к патрубку входного блока, либо другими вытяжными устройствами (FM, UK или воздуховодами), которые монтируются рядом с фильтром.
Для случаев, когда монтаж фильтра на стене или других вертикальных поверхностях производственных помещений затруднен либо невозможен, предусмотрена возможность его установки на напольной подставке.
Требования к климатическим условиям
| Характеристика | Значение |
| Климатические условия | |
| Мин. рабочая температура | 5°C |
| Макс. рабочая температура | 45°C |
| Макс. относительная влажность при 25°C | 80% |
| Температура очищаемого воздуха, не более | 80°C |
| Требования к окружающей среде и очищаемому воздуху | |
| Воздушный поток должен быть невзрывоопасным. Содержание в нем агрессивных паров и газов, слипающейся и волокнистой пыли, склонных к тлению и самовозгоранию материалов не допускается. | |
Принцип работы
- Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вентилятором (поз. 6), всасывается через воздухоприемную воронку вытяжного устройства. Загрязненный воздух огибает защитный экран-отбойник (поз. 4), который задерживает крупные частицы загрязнений и равномерно распределяет поток, поступающий в фильтровальную камеру. Далее воздух проходит сквозь фильтровальный материал картриджей (поз. 8), мелкодисперсные загрязнения оседают на их поверхности, а очищенный воздух через выходное отверстие в верхней плоскости фильтра поступает обратно в помещение.
- В процессе эксплуатации пылевой слой на поверхности картриджей утолщается, сопротивление растет, требуется регенерация.
- Очистка запыленных картриджей осуществляется обратной продувкой импульсами сжатого воздуха. Процесс очистки автоматизирован. Алгоритмом очистки управляет контроллер с ΔР-функцией, входящий в состав пульта управления. Контроллер определяет перепад давления (ΔР) между камерами неочищенного и очищенного воздуха при помощи встроенного электронного дифференциального манометра. При достижении определенного уровня ΔР запускается очистка.
- Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджей обеспечивается при помощи вставки-обтекателя.
- В результате импульсной продувки осевшие на поверхности картриджей частицы отделяются и осыпаются в пылесборник (поз. 1).
- Сжатый воздух к фильтру без встроенного компрессора подается от заводской сети сжатого воздуха. Для защиты фильтра от загрязнений и влаги, присутствующих в сжатом воздухе, применяется влагомаслоотделитель (ВМО), установленный на корпусе фильтра (поз. 10).

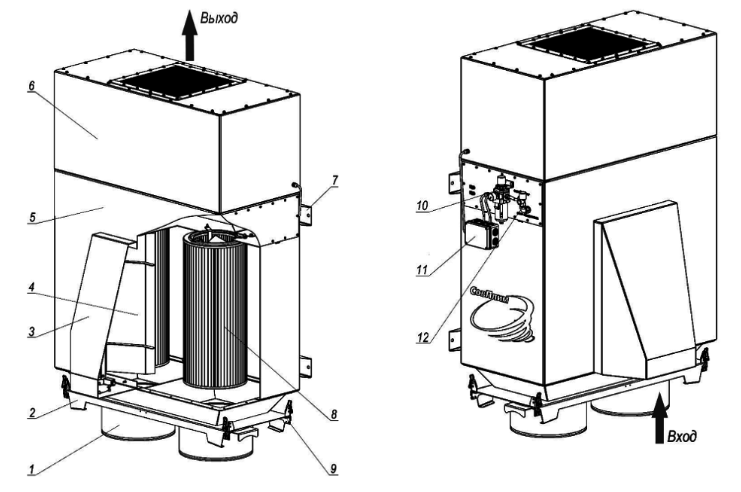

Общий вид и основные составные части фильтра
- пылесборник;
- кронштейн пылесборников;
- блок входной;
- отбойник;
- корпус фильтра;
- блок вентилятора;
- проушина для крепления;
- картридж;
- прижимная пластина;
- влагомаслоотделитель;
- клеммная коробка;
- предохранительный клапан

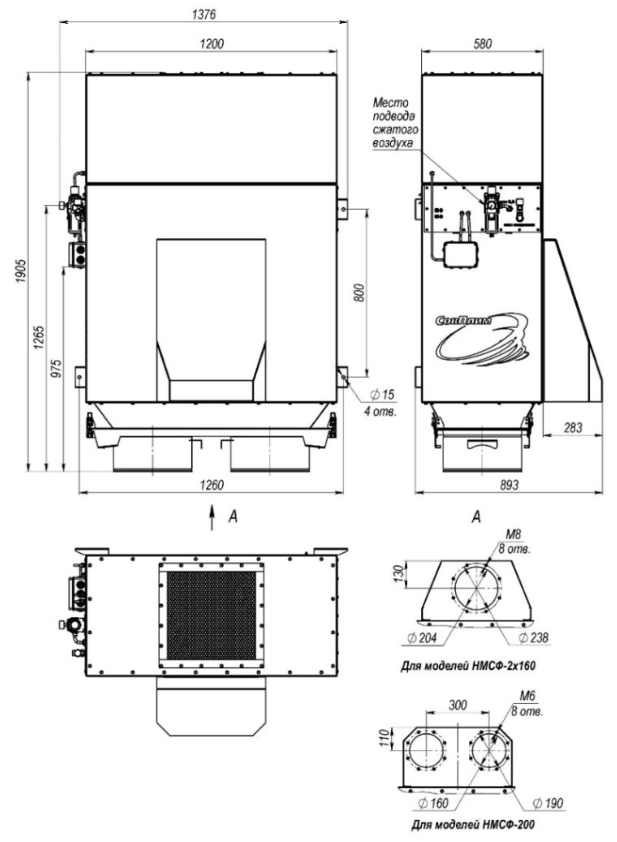

Фильтры без встроенного компрессора
Модели НМСФ-2х160, НМСФ-2-200 без встроенного компрессора

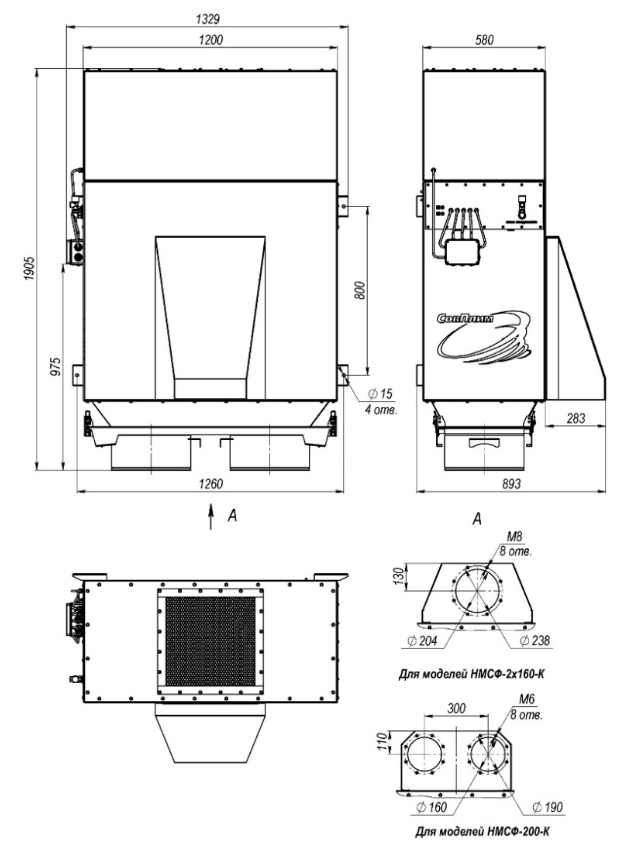

Фильтры с встроенным компрессором
Модели НМСФ-2х160, НМСФ-2-200 с встроенным компрессором
