Подъемно-поворотное вытяжное устройство на консоли FM-M
Подъемно-поворотное вытяжное устройство на консоли, для удаления сварочных дымов, масляных туманов, пыли и других загрязнений непосредственно от места их выделения.
Поворотная консоль значительно увеличивает зону обслуживания, а вытяжное устройство позволяет забирать дым из точек, расположенных до 2-х м выше уровня его крепления.
Области применения
- Сварка, металлообработка
- Точное машиностроение
- Судостроение
- Производство автомобилей
Особенности и преимущества
- Полая конструкция воздуховодов
- Надежная поддержка за счет поворотной консоли
- Большой выбор типоразмеров
- Встроенная заслонка для регулировки
- Прочная и износостойкая конструкция
- Комплект подсветки с двумя кнопками на воронке для включения лампочки и вентилятора (опции).
| Артикул № | Модель | Длина, м | Ø Диаметр, мм | Рекомендуемый расход воздуха, м3/ч | Высота установки, м |
| 5365 | FM-M-1520 | 3 | 160 | 1000- 1200 | 2 |
| 5366 | FM-M-1520-L | 3 | 2 | ||
| 5367 | FM-M-1530 | 4 | 2- 3 | ||
| 5368 | FM-M-1530-L | 4 | 2- 3 | ||
| 5369 | FM-M-2520 | 4 | 2 | ||
| 5370 | FM-M-2520-L | 4 | 2 | ||
| 5371 | FM-M-2530 | 5 | 2- 3 | ||
| 5372 | FM-M-2530-L | 5 | 2- 3 | ||
| 5373 | FM-M-3520 | 5 | 2 | ||
| 5374 | FM-M-3520-L | 5 | 2 | ||
| 5375 | FM-M-3530 | 6 | 2- 3 | ||
| 5376 | FM-M-3530-L | 6 | 2- 3 | ||
| 5377 | FM-M-4520 | 6 | 2 | ||
| 5378 | FM-M-4520-L | 6 | 2 | ||
| 5379 | FM-M-4530 | 7 | 2- 3 | ||
| 5380 | FM-M-4530-L | 7 | 2- 3 | ||
| 5080 | FM-M-4540 | 8 | 2- 3 |

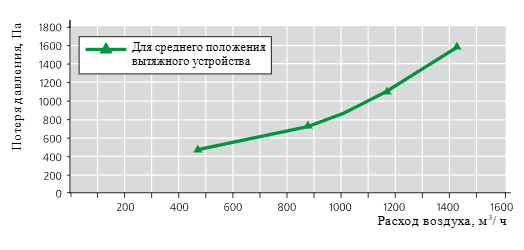

График потери давления

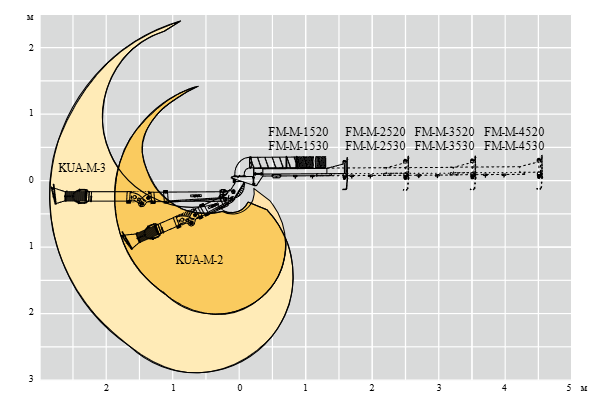

Зона обслуживания
Комплект поставки
| Модель | Длина консоли, м | Комплект поставки |
| FM-M-1520 | 1,5 | Вытяжное устройство в сборе, соединительный комплект (шланг Ø160 мм, L=1350 мм; хомут Ø160 мм – 2 шт.) |
| FM-M-1530 | 1,5 | |
| FM-M-2520 | 2,5 | |
| FM-M-2530 | 2,5 | |
| FM-M-3520 | 3,5 | |
| FM-M-3530 | 3,5 | |
| FM-M-4520 | 4,5 | |
| FM-M-4530 | 4,5 | |
| FM-M-4540 | 4,5 | |
| FM-M-1520-L | 1,5 | Вытяжное устройство в сборе, комплект подсветки, соединительный комплект (шланг Ø160 мм, L=1350 мм; хомут Ø160 мм – 2 шт.) |
| FM-M-1530-L | 1,5 | |
| FM-M-2520-L | 2,5 | |
| FM-M-2530-L | 2,5 | |
| FM-M-3520-L | 3,5 | |
| FM-M-3530-L | 3,5 | |
| FM-M-4520-L | 4,5 | |
| FM-M-4530-L | 4,5 |
